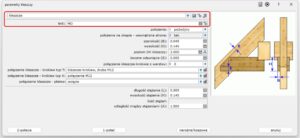

Wywołanie komendy definicji kleszczy w module DACH: 5 konstrukcja → 6 kleszcze/jętki → 3 kleszcze. Parametry podstawowe:

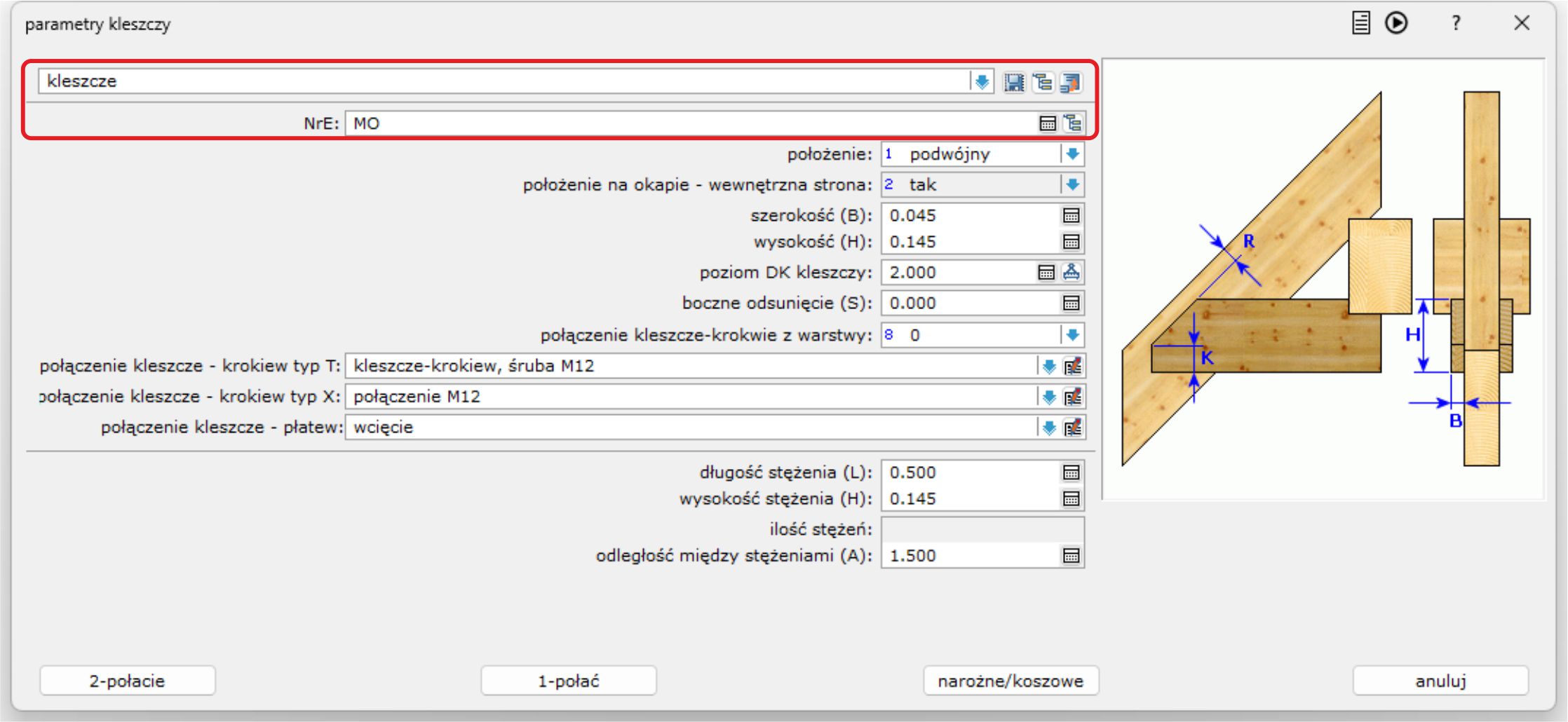

• „nazwa ustawienia” – górne okno umożliwia wybór przedefiniowanych ustawień dla okna parametry kleszczy. Ikona „zapisz bieżące ustawienia” umożliwia zapis wykonanych ustawiań okna parametry kleszczy pod starą lub nową nazwą. Ikona „zarządzanie-ustawienia” umożliwia zarządzanie zapisanymi ustawieniami.

• NrE – określa informacje o elemencie na podstawie zapisu w bazie materiałowej systemu, np. rodzaj materiału, klasa drewna.

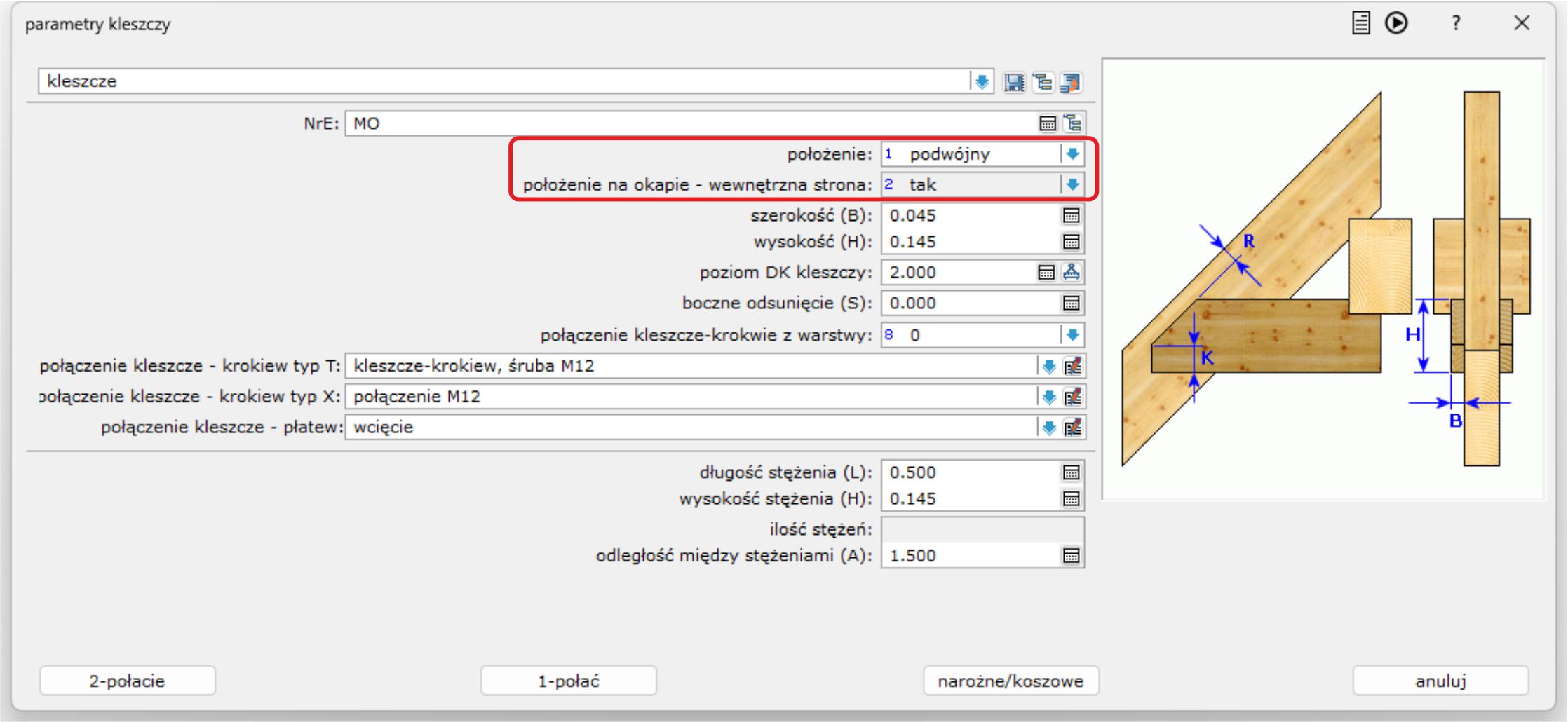

Ilość i położenie kleszczy

Użytkownik może kontrolować ilość oraz ustawienie kleszczy względem krokwi w części wewnętrznej dachu oraz na okapach szczytowych.

Opcja położenie determinuje ilość wstawianych kleszczy i ich ustawienie z lewej lub prawej strony krokwi:

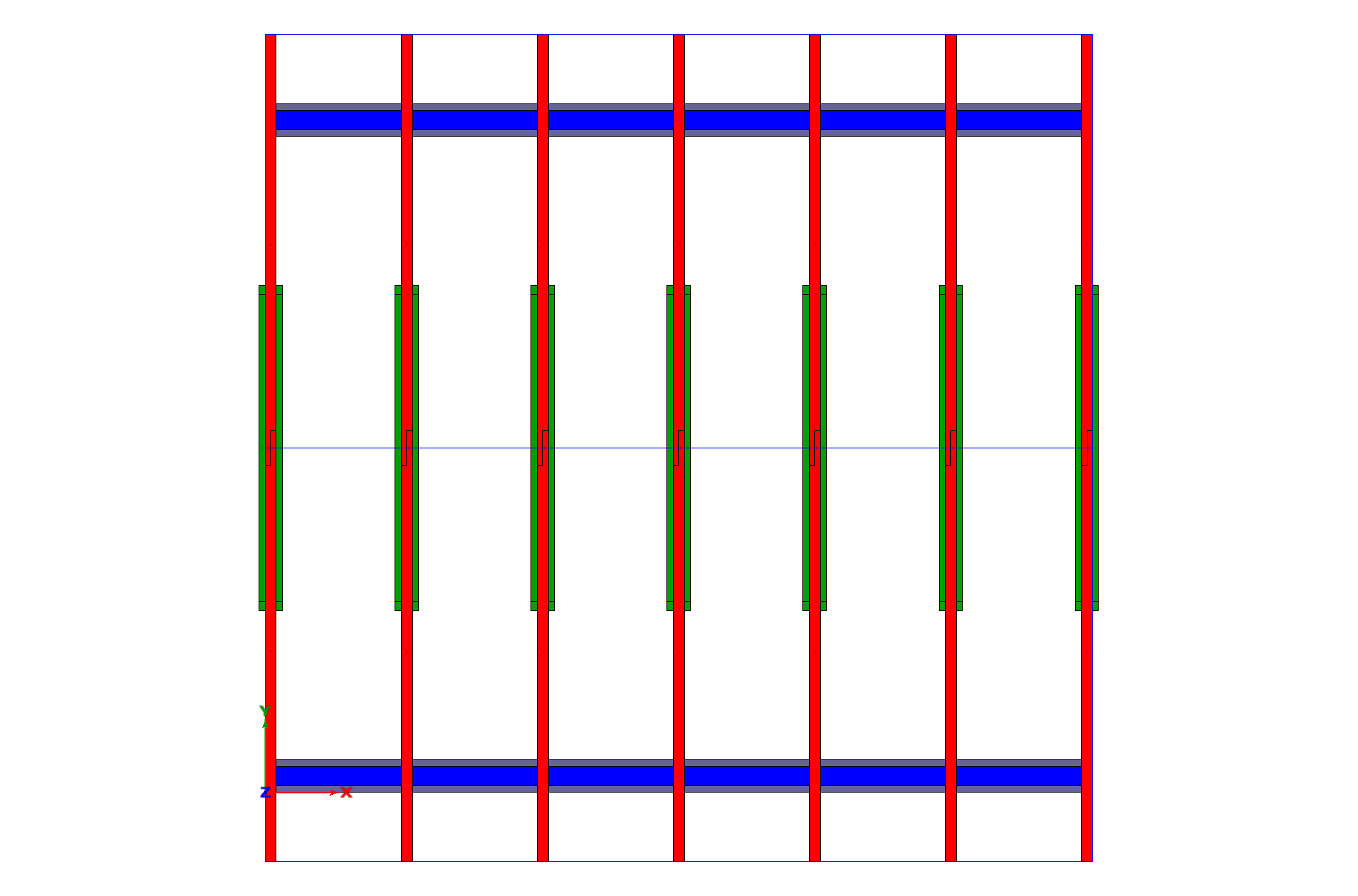

podwójny – opcja umożliwia wstawienie podwójnych kleszczy z obu stron krokwi

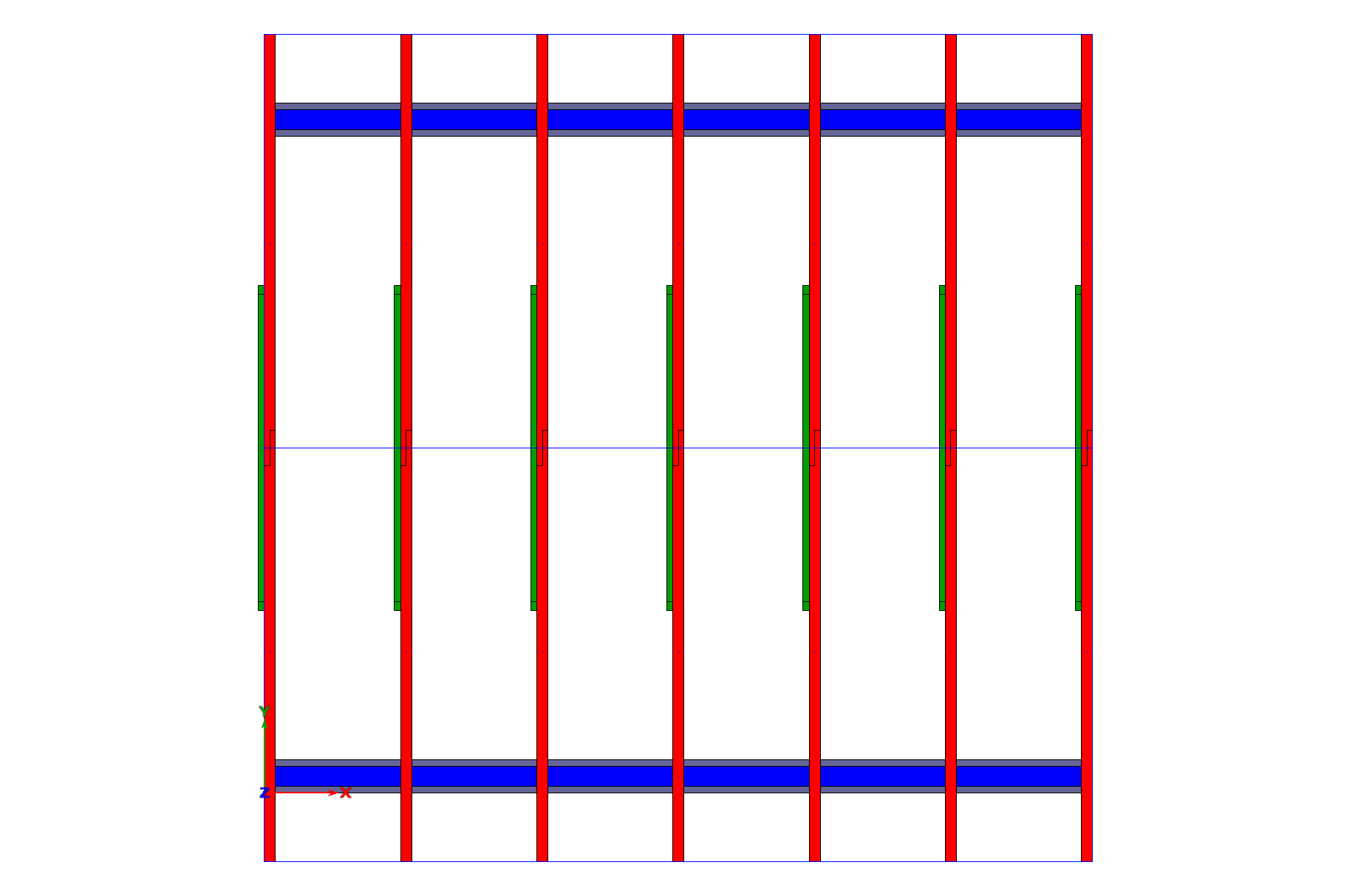

lewy – opcja umożliwia wstawienie pojedynczych kleszczy z lewej strony krokwi

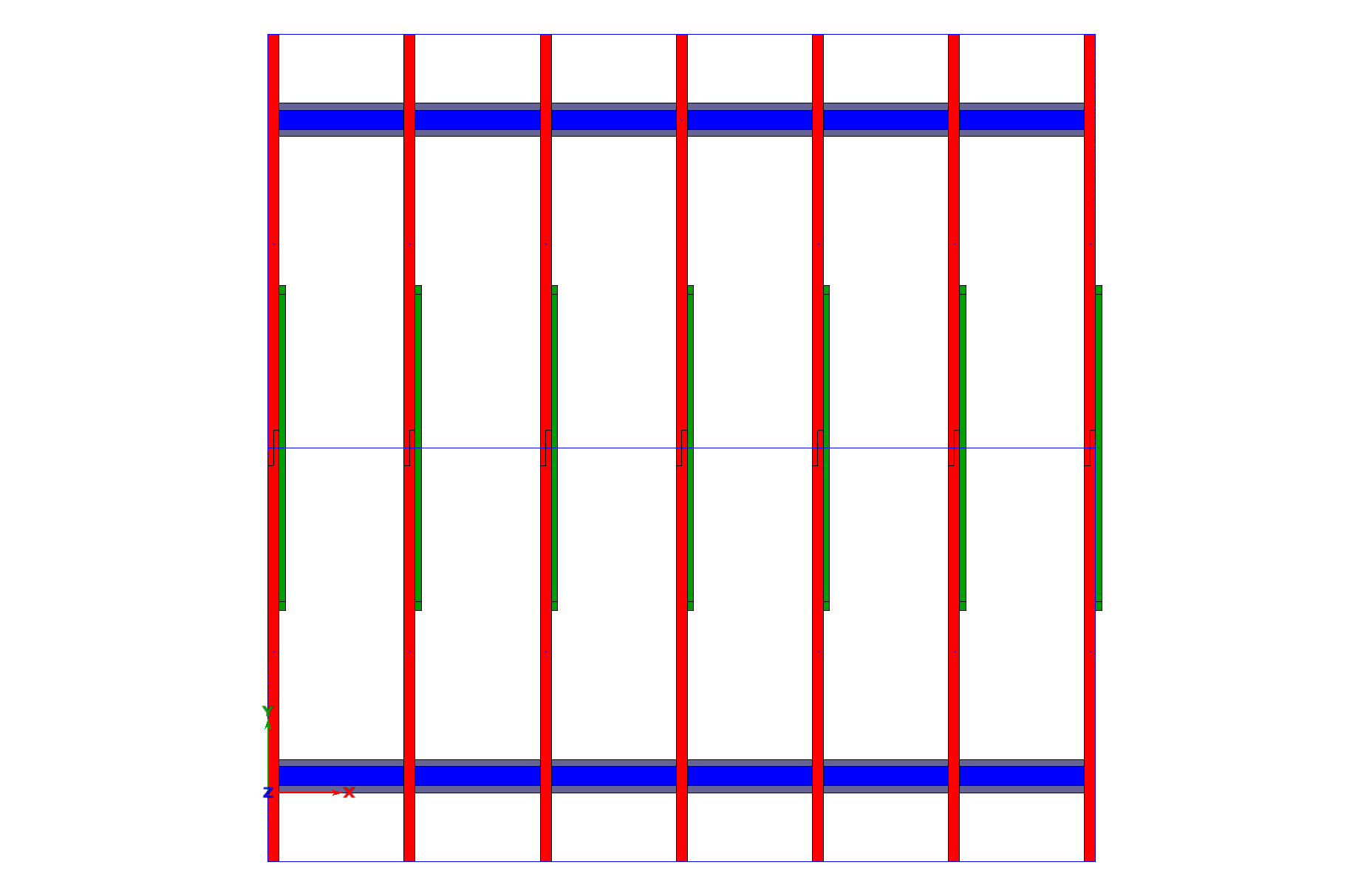

prawy – opcja umożliwia wstawienie pojedynczych kleszczy z prawej strony krokwi

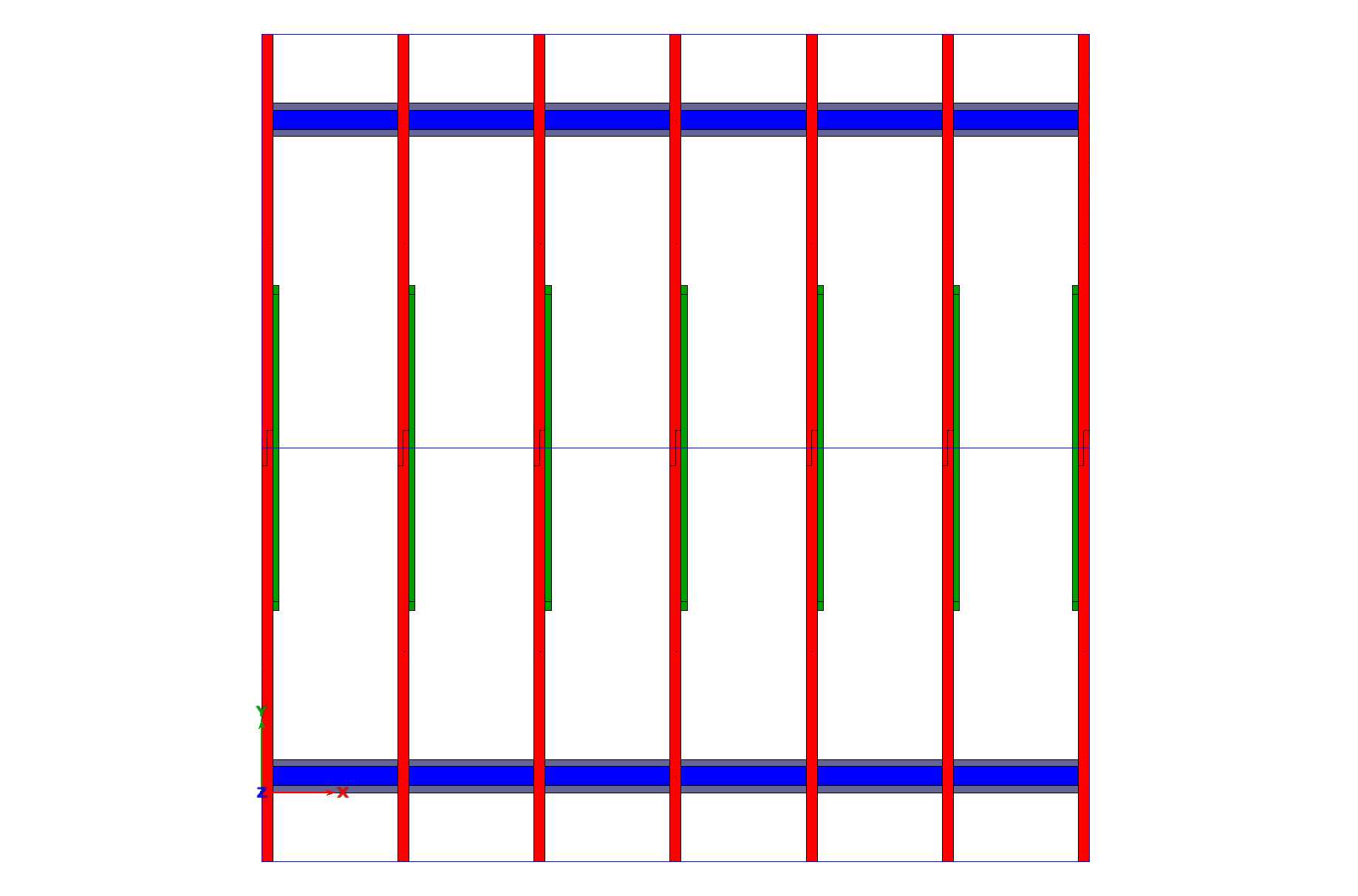

położenie na okapie – wewnętrzna strona – opcja umożliwia kontrolę położenia pojedynczych kleszczy na okapach szczytowych. Bez względu na wybór opcji lewy/prawy kleszcz.

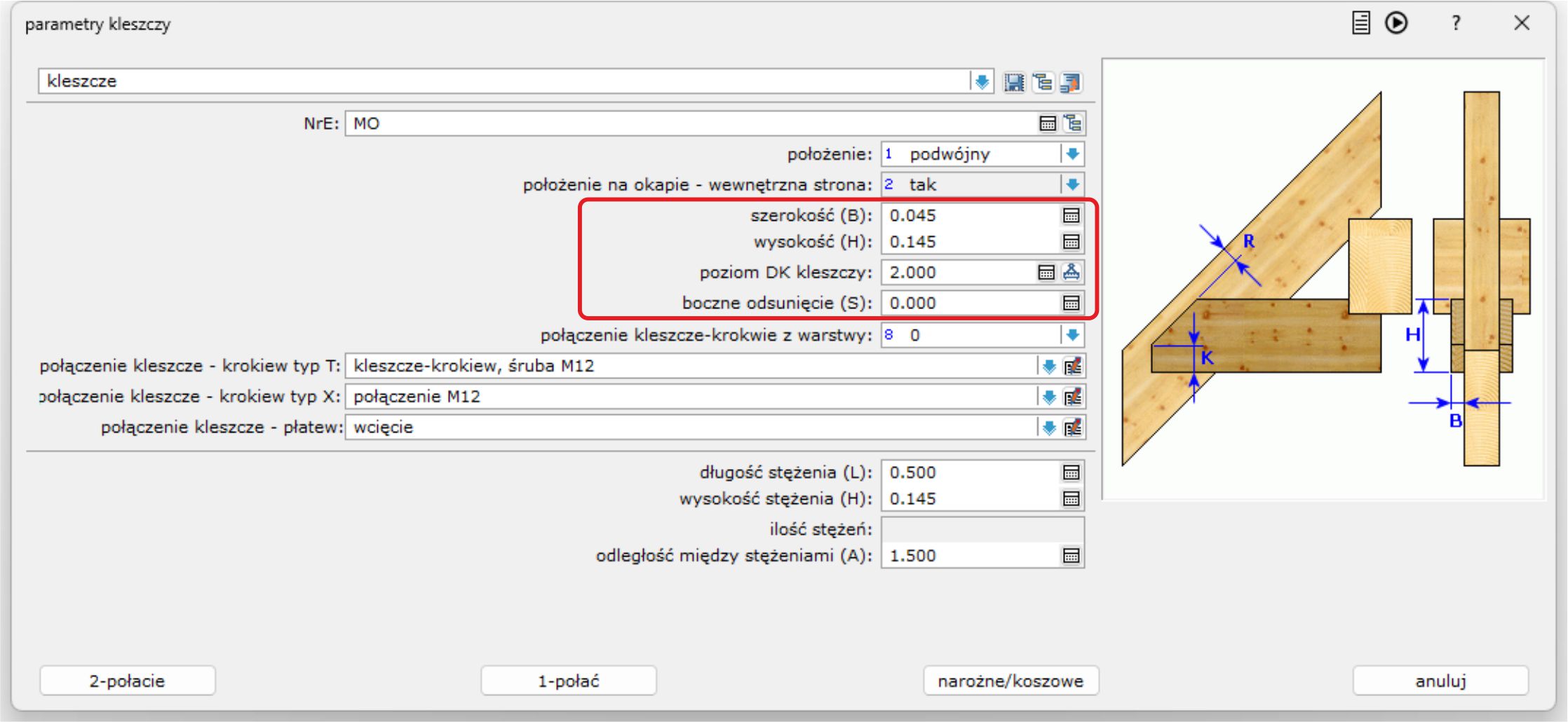

• poziom DK kleszczy – opcja umożliwia ustalenie pionowego położenia kleszczy na podstawie rzędnej dolnej krawędzi kleszczy. Wartość podawana jest od poziomo 0,00 modelu.



WSKAZÓWKA Ikona z prawej strony umożliwia wykonanie przekroju w wskazanie na nim punktu, którego rzędna (w osi Z) zostanie skopiowana.

• boczne odsunięcie (S) – opcja umożliwia ustalenie poziomego położenia kleszczy na podstawie odsunięcia od krawędzi krokwi.

INFORMACJA Wartość dodatnia – odsunięcie na zewnątrz, wartość ujemna – odsunięcie do wewnątrz.

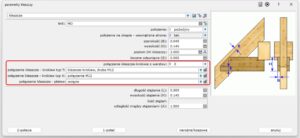

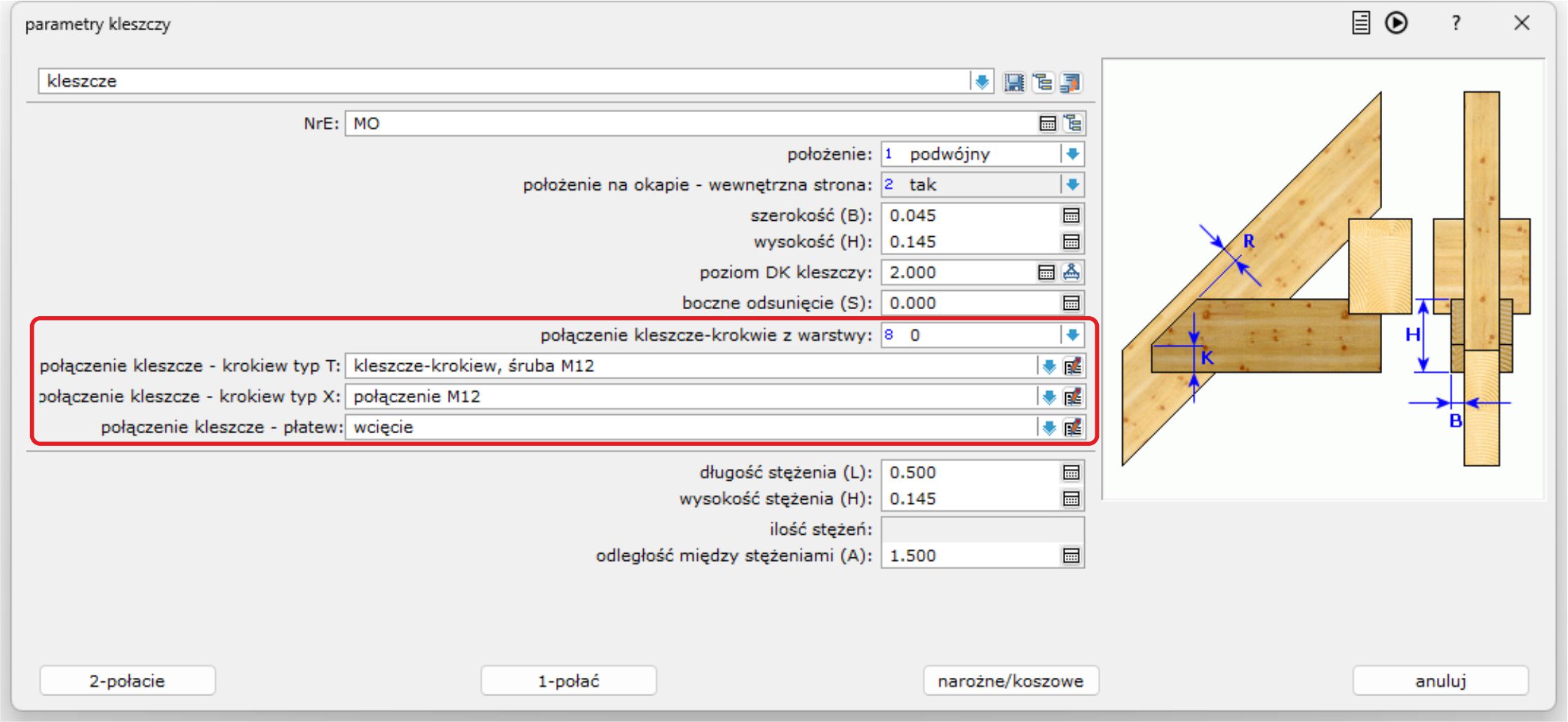

Sekcja połączenia

Sekcja połączenia umożliwia definicję połączeń kleszczy z krokwiami, krokwiami narożnymi i płatwiami. Położenia określają ilość i typ zastosowanych łączników oraz wycięcia w poszczególnych elementach.

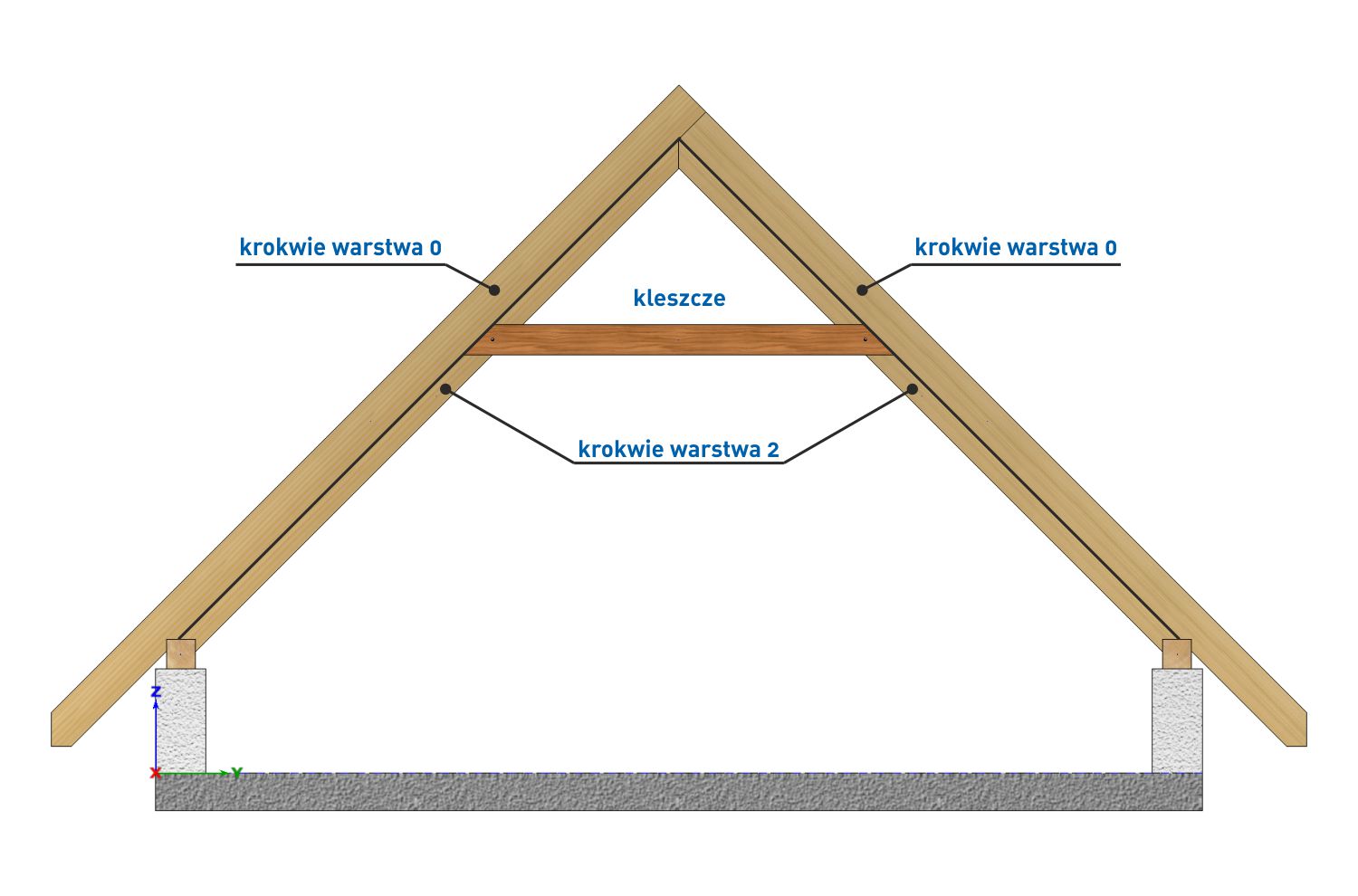

• połączenie kleszcze – krokiew z warstwy – opcja określa warstwę krokwi do połącznia z kleszczami. Funkcja przydatna dla układów wielokrokwiowych.

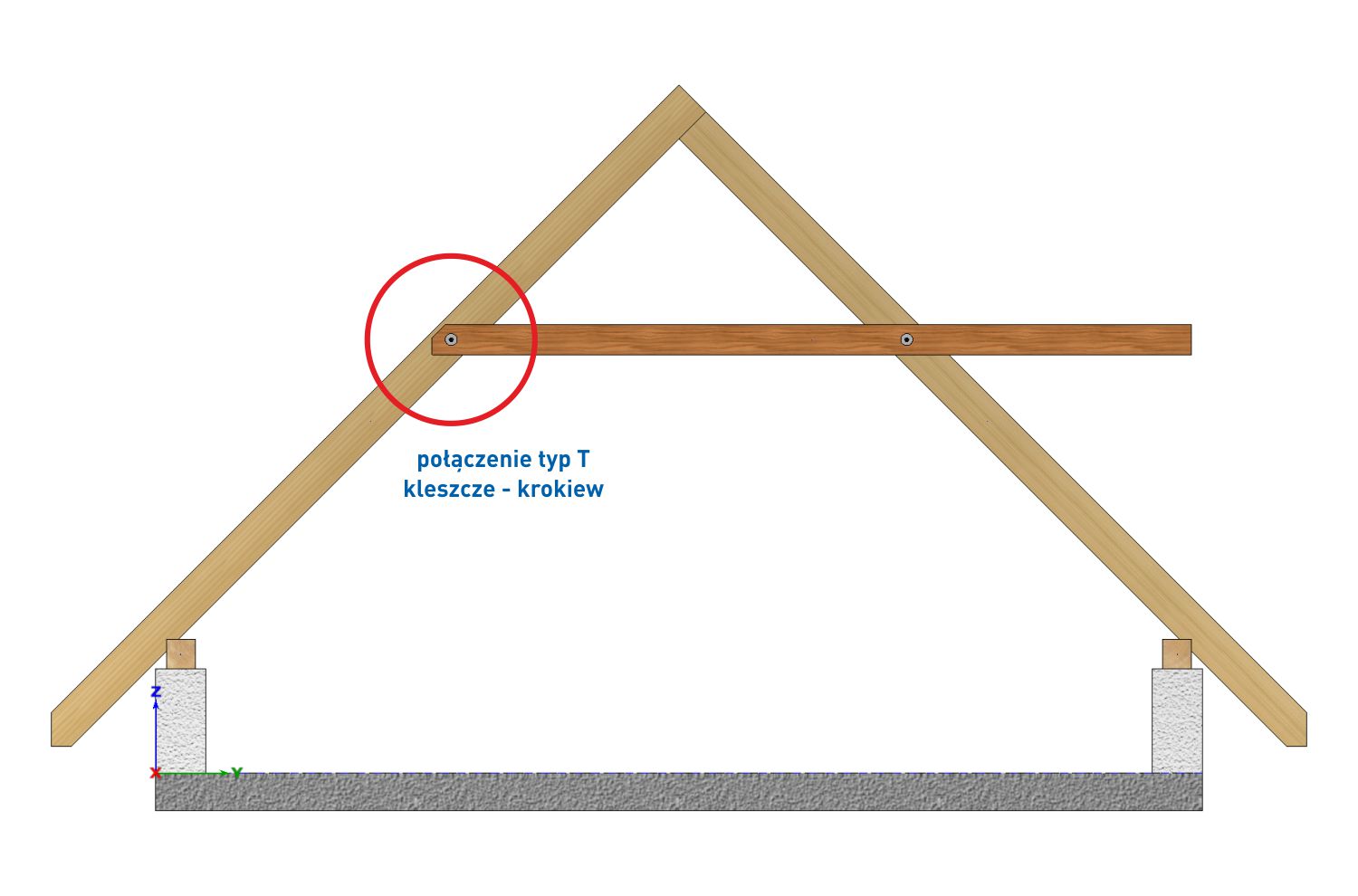

• połączenia kleszcze – krokiew typ T – to podstawowa opcja definiująca połączenie między krokwiami a kleszczami. W połączeniu zakładamy, że kleszcze kończą się na krokwi. Definicja połączenia typu T umożliwia:
  • określenie kształtu zakończenia kleszczy
  • definicję typu, ilości i układu łączników (śruba, gwoździe)

INFORMACJA Niebieska strzałka umożliwia wybór predefiniowanych ustawień, ikona z prawej strony pola umożliwia edycje lub utworzenie nowych ustawień połączenia

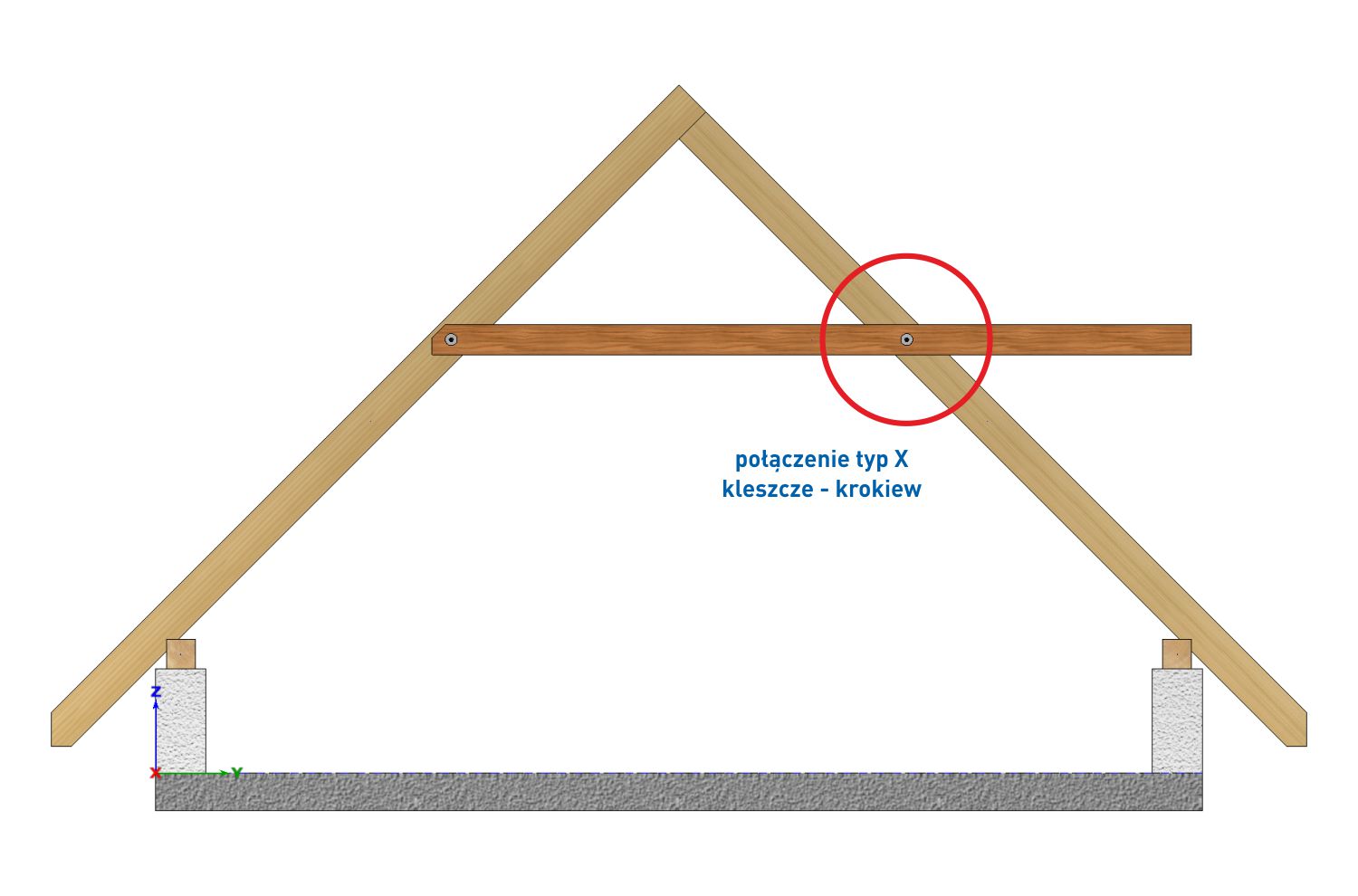

• połączenia kleszcze – krokiew typ X – to opcja połączenia stosowana jedynie w przypadku przedłużonych kleszczy. Gdy kleszcze wychodzą poza krokiew. Taki efekt można uzyskać wstawiając kleszcze opcją 1-połać i odcinając kleszcze za krokwiami.

Definicja połączenia typu X umożliwia:

INFORMACJA Niebieska strzałka umożliwia wybór predefiniowanych ustawień, ikona z prawej strony pola umożliwia edycje lub utworzenie nowych ustawień połączenia

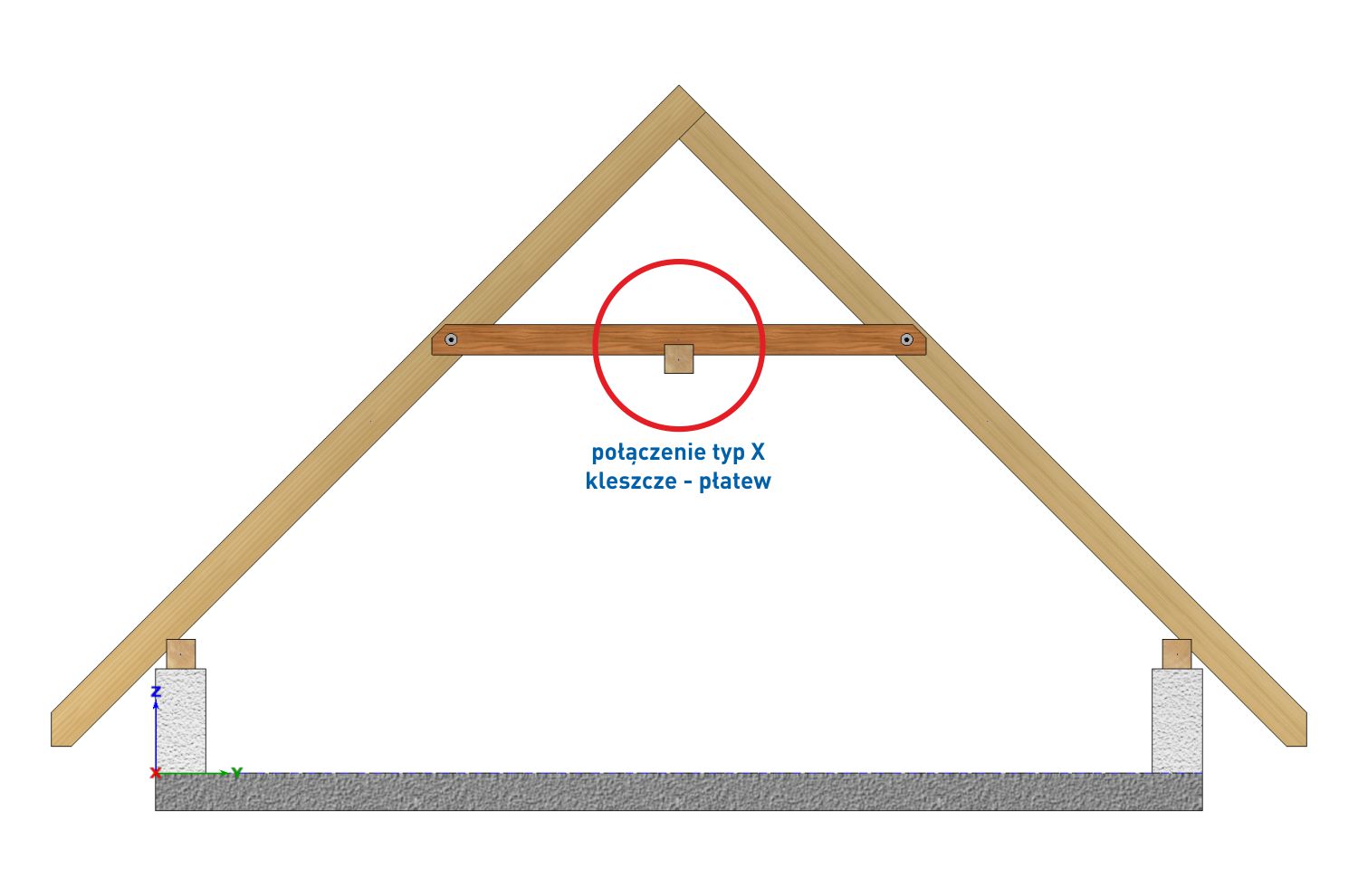

• połączenia kleszcze – płatew – opcja definiuje typ połączenia między kleszczami, a płatwiami.

Definicja połączenia typu X umożliwia:

INFORMACJA Niebieska strzałka umożliwia wybór predefiniowanych ustawień, ikona z prawej strony pola umożliwia edycje lub utworzenie nowych ustawień połączenia

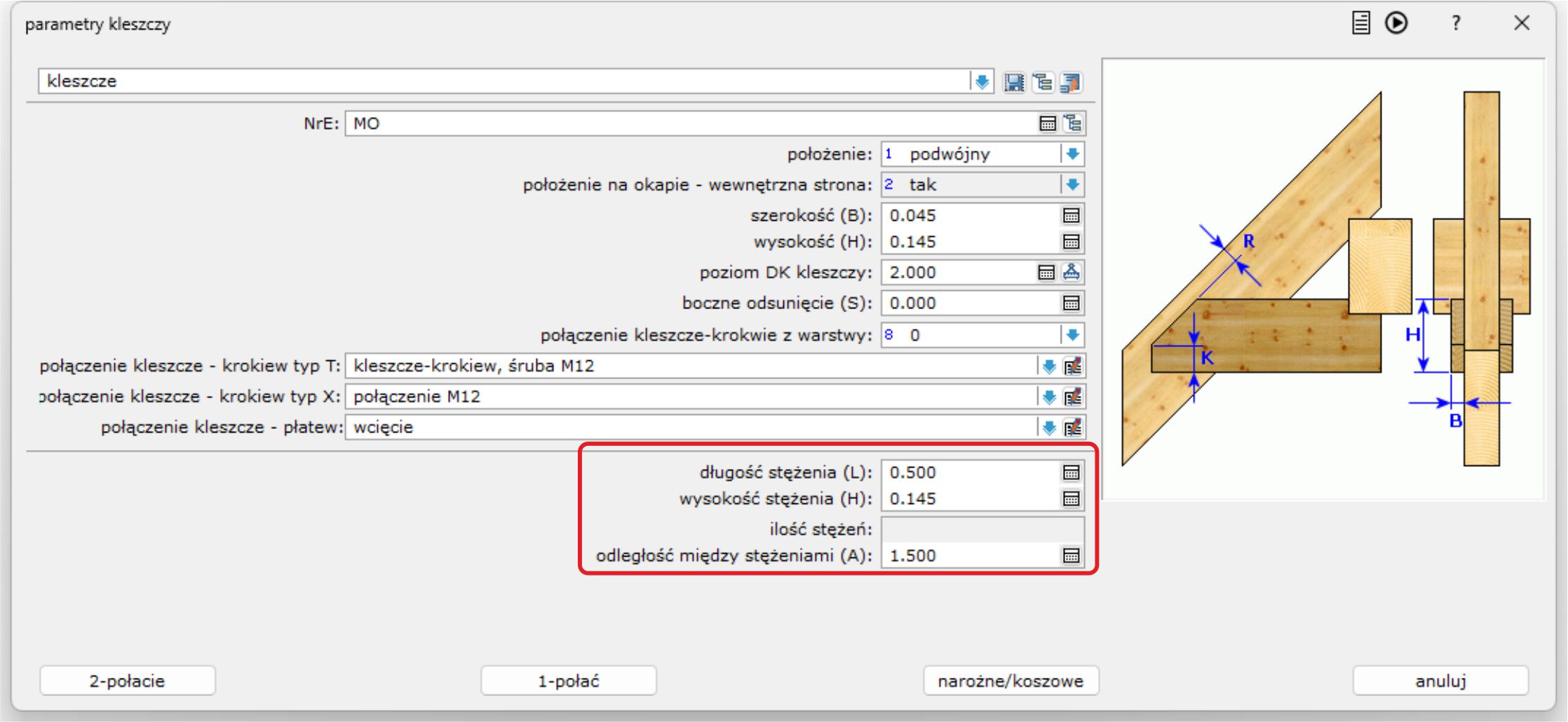

Stężenia

Smukłe przekroje kleszczy wymagają stężeń, chroniących przed wyboczeniem. Stężenia są wykonywanie dla układu podwójnych kleszczy w formie klocków umieszczanych między kleszczami. Użytkownik może określić następujące wymiary stężeń:

Szerokość stężeń jest generowana automatycznie na podstawie odległości między kleszczami.

Ilość stężeń może być ustalona za pomocą dwóch alternatywnych parametrów:

WSKAZÓWKA Skasowanie wartości pola DELETE i klawisz ENTER skutkuje przejściem do kolejnego pola
