Zasady dystrybucji elementów konstrukcji

Dystrybucja to jedna z metod wstawiania elementów do modelu. Umożliwia wstawianie masowe grupy elementów według określonych zasad. Dystrybucja może być realizowana na wskazanym przez użytkownika odcinku. Zwykle w tym celu należy wskazać punkt początkowy i punkt końcowy odcinka. Taka procedura występuje w przypadku projektowania ścian i stropów. Moduł dachowych automatycznie rozpoznaje rozmiary polaci oraz jej orientację.

Dystrybucja jako funkcja, występuje w systemach panelizacji stropów i dachów (7-1). Tutaj wykorzystywana jest do rozmieszczenia elementów konstrukcji między elementami złacznymi z lewej i prawej strony.

Mechanizm dystrybucji jest stosowany w przypadku kopiowania (2-7-1) elementów w module D-CAM. Opcja kierunek + podział bazuje na tych samych zasadach co wcześniej wspomniana dystrybucja

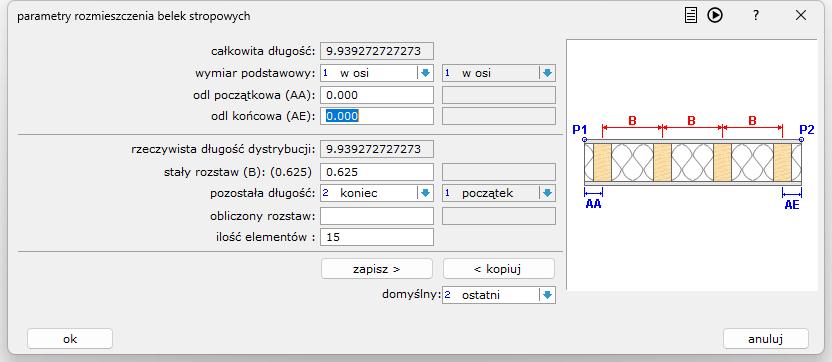

Dane wsadowe

Grupa opcji podstawowych umożliwia określenie podstawowych parametrów dystrybucji elementów. Są niezbędne i determinują zasady działania procesu dystrybucji elementów.

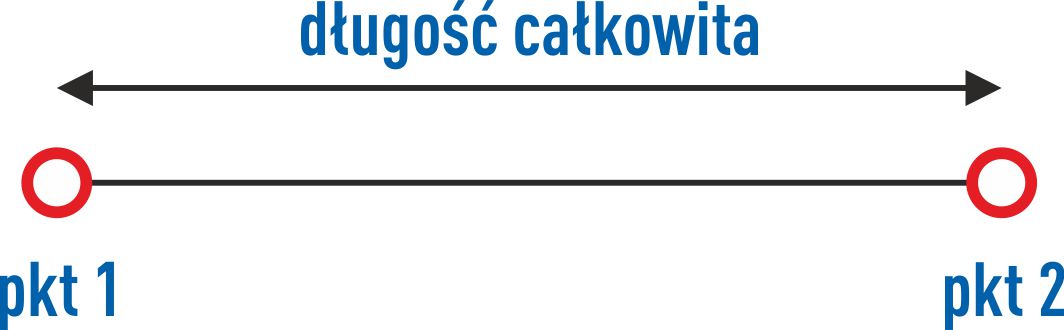

całkowita długość – to pole informacyjne. Podaje całkowita długość odcinka wskazanego przez użytkownika na którym będą dystrybuowane elementy

wymiar podstawowy – to wybór systemu dystrybucji; użytkownik ma do wyboru dwa rozwiązania:

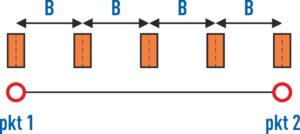

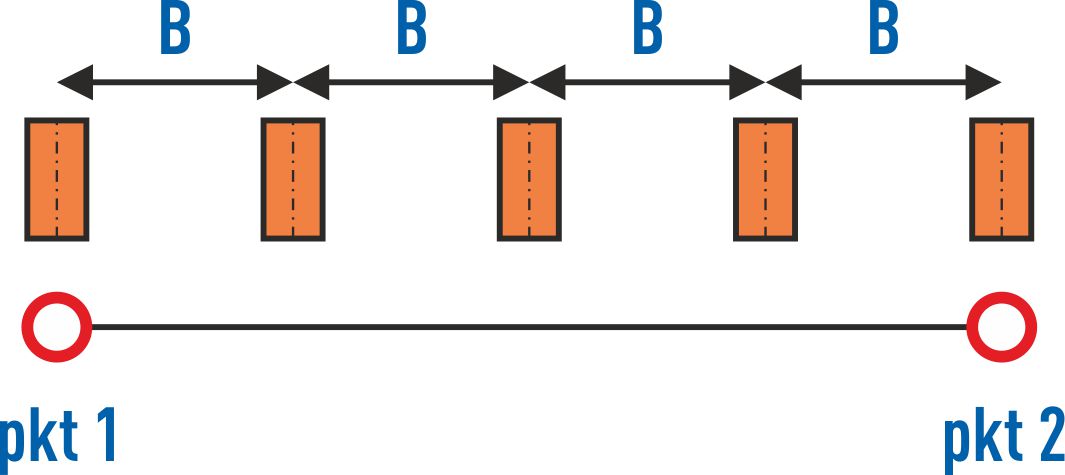

w osi rozstaw elementów jest mierzony w osi, między elementami

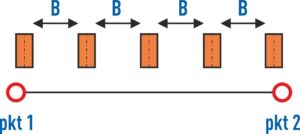

w świetle rozstaw elementów jest mierzony w świetle, między krawędziami elementów

odl początkowa (AA) – odległość początkowa jest mierzona od początku odcinka podziału do lewej krawędzi lub osi pierwszego elementu. Użytkownik może podać trzy wartości:

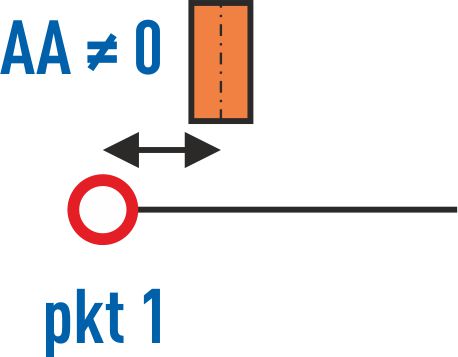

wartość ≠ 0 wstawienie i przesunięcie elementu początkowego o zadaną wartość

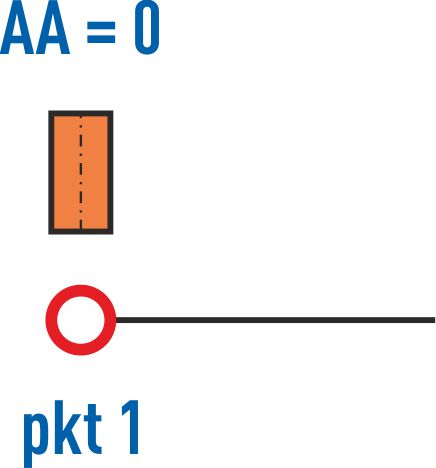

wartość = 0 wstawienie elementu początkowego w punkcie początkowym

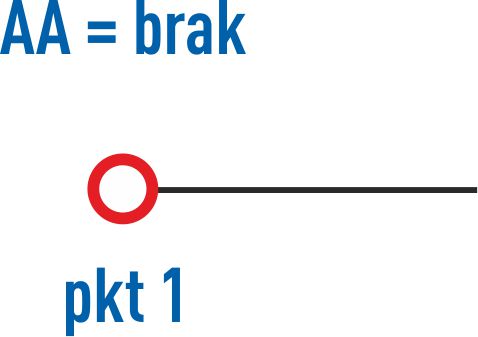

brak wartości brak elementu początkowego

odl końcowa (AE) – odległość końcowa jest mierzona od końca odcinka podziału do prawej krawędzi lub osi ostatniego elementu

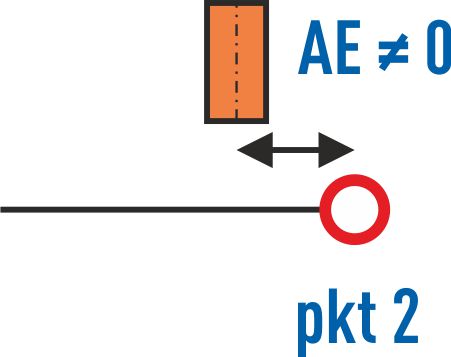

wartość ≠ 0 wstawienie i przesunięcie elementu końcowego o zadaną wartość

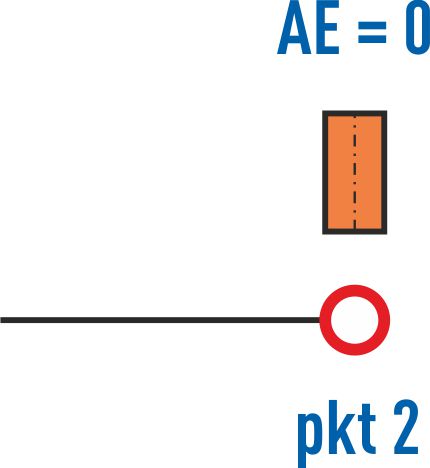

wartość = 0 wstawienie elementu końcowego w punkcie początkowym

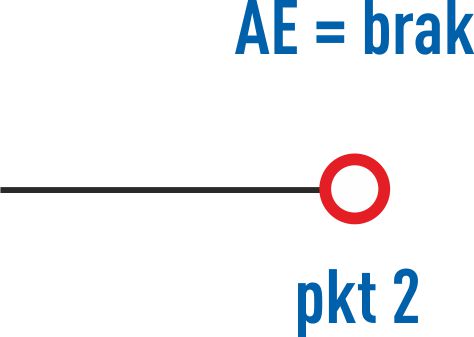

brak wartości brak elementu końcowego

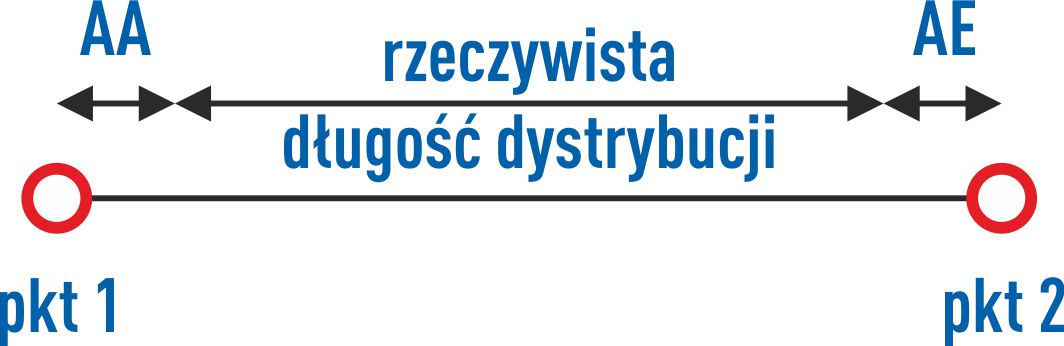

rzeczywista długość dystrybucji – to rzeczywista długość odcinka dystrybucji z uwzględnieniem elementów: początkowego i końcowego.

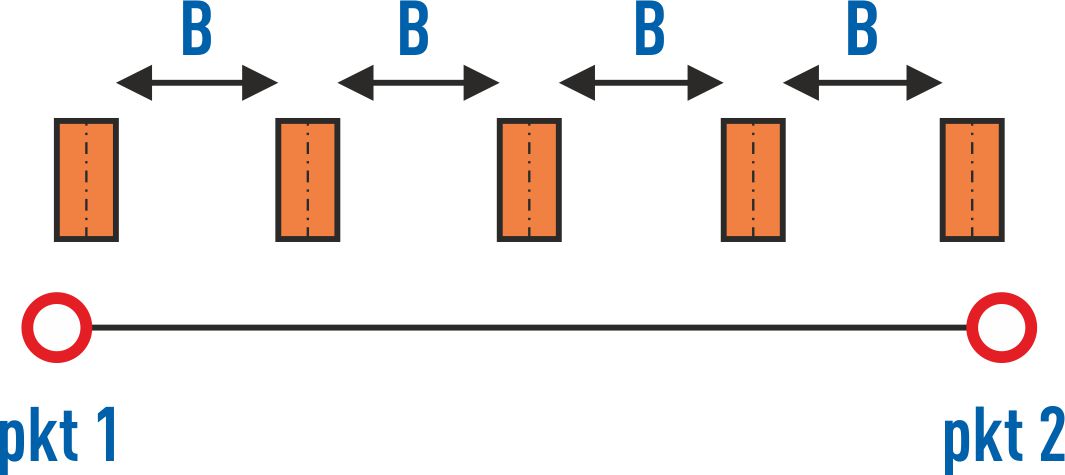

stały rozstaw (B) – stała wartość rozstawu elementów. Opcja umożliwia podanie stałego rozstawu elementów. Opcja działa w powiązaniu z opcją poniżej pozostała długość w wariancie początek i koniec.

pozostała długość – opcja umożliwia kontrolę dystrybucji ze stałym rozstawem (B). Użytkownik może określić lokalizację resztki z dzielenia odcinka rzeczywista długość dystrybucji przez stały rozstaw (B). W zależności od wybranej opcji reszta trafia na początek, koniec lub jest dzielona i umieszczona proporcjonalnie na początku i końcu odcinka.

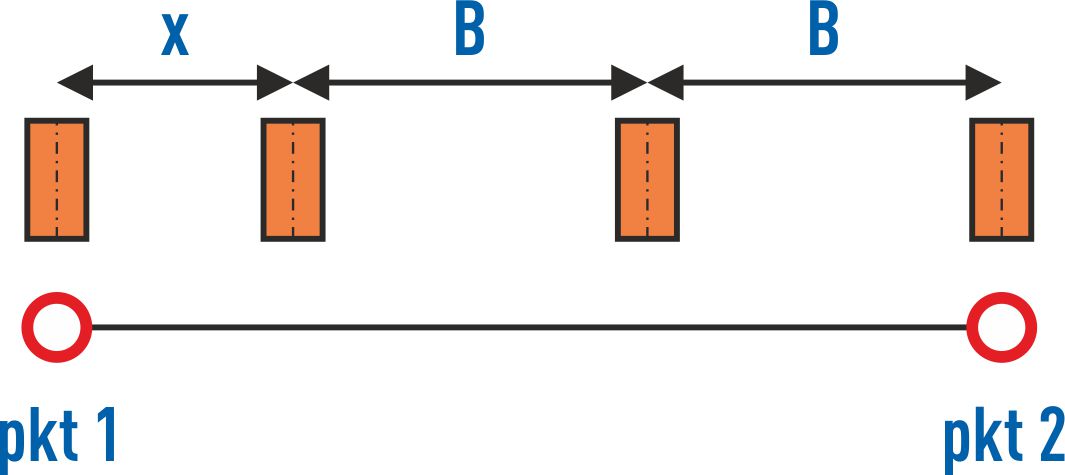

początek resztka (x) z podziału jest umieszczona na początku odcinka

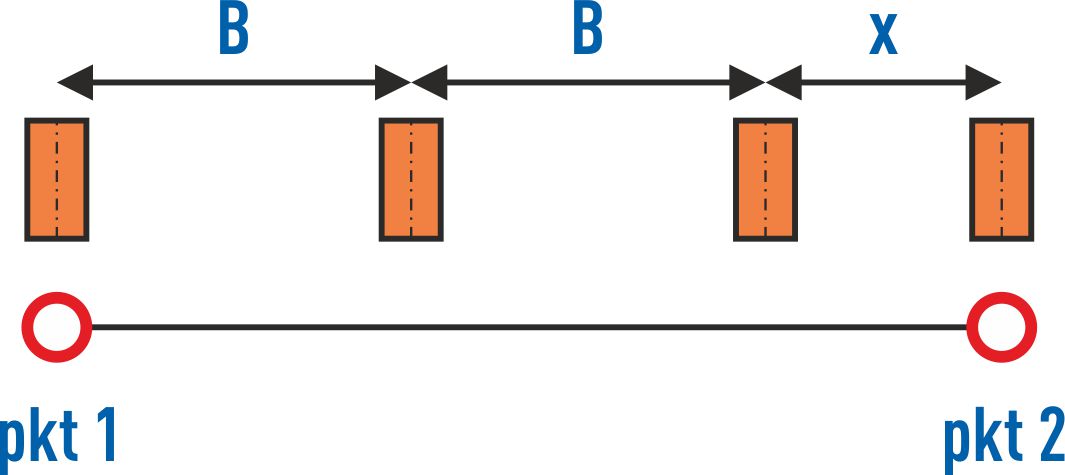

koniec resztka (x) z podziału jest umieszczona na końcu odcinka

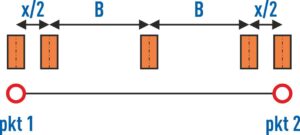

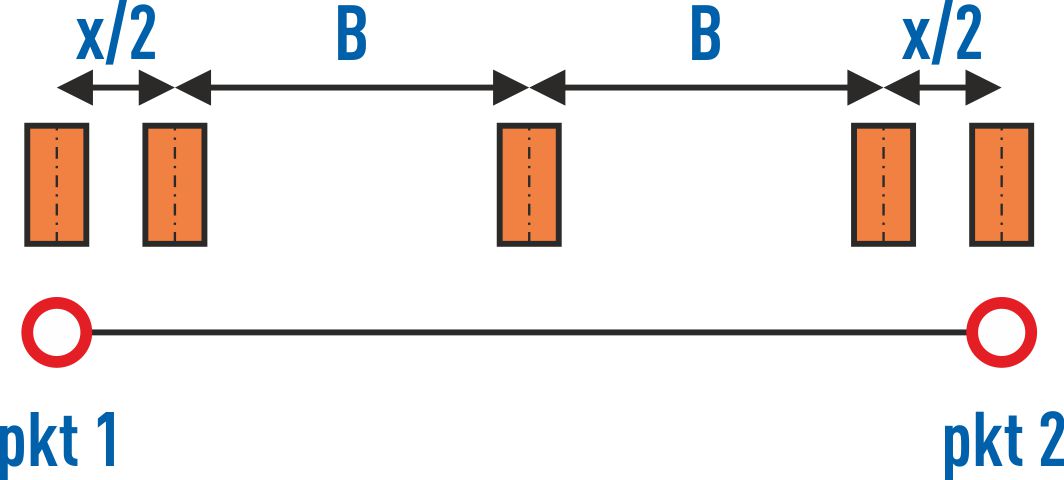

rozłóż resztka (x) z podziału jest umieszczona proporcjonalnie na poczatku (x/2) i końcu odcinka (x/2)

Dane wynikowe

obliczony rozstaw – opcja umożliwia podanie lub wyliczenie rozstawu elementów. Wprowadzenie wartości skutkuje automatyczną zmiany systemu dystrybucji na rozłóż, czyli proporcjonalny podział na równe odległości. Podana wartość przez użytkownika jest przeliczana i dopasowana do rzeczywistej długość odcinka dystrybucji. To sprawia, że zawsze jest mniejsza lub równa.

ilość elementów – opcja umożliwia podanie lub wyliczenie ilość elementów. Obliczenia są realizowane w przypadku kryterium odległościowego. Gdy użytkownik poda wartość stały rozstaw (B) lub obliczony rozstaw następuje obliczenie ilości elementów. Pole może również miech charakter sterujący, a nie wynikowy. Gdy użytkownik wprowadzi ilość elementów bezpośrednio, wyznaczony zostanie obliczony rozstaw.

Ustawienia dystrybucji

Ustawienia parametrów dystrybucji można zapisać. System dopuszcza możliwość zapisania jednego ustawienia. W tym celu należy wybrać przycisk zapisz.

• zapisz – opcja umożliwia zapisanie aktualnych ustawień parametrów dystrybucji elementów.
• kopiuj – opcja umożliwia wczytanie, skopiowanie zapisanych ustawień dystrybucji
• domyślny – opcja ustawienie wyjściowych parametrów dystrybucji na podstawie 3 kryteriów:
  • pusty – brak ustawień, pola i opcje są wyczyszczone
  • ostatni – ostatnie ustawienia
  • zapisany – zapisane ustawienia
