Zasady wstawiania kleszczy w układzie pary krokwi, krokwi narożnych i koszowych oraz krótkich kleszczy połączonych jedynie z jedną krokwią. Opisana jest procedura edycji kleszczy w modelu: wysokość, przekrój i połączenia oraz ich usuwanie.

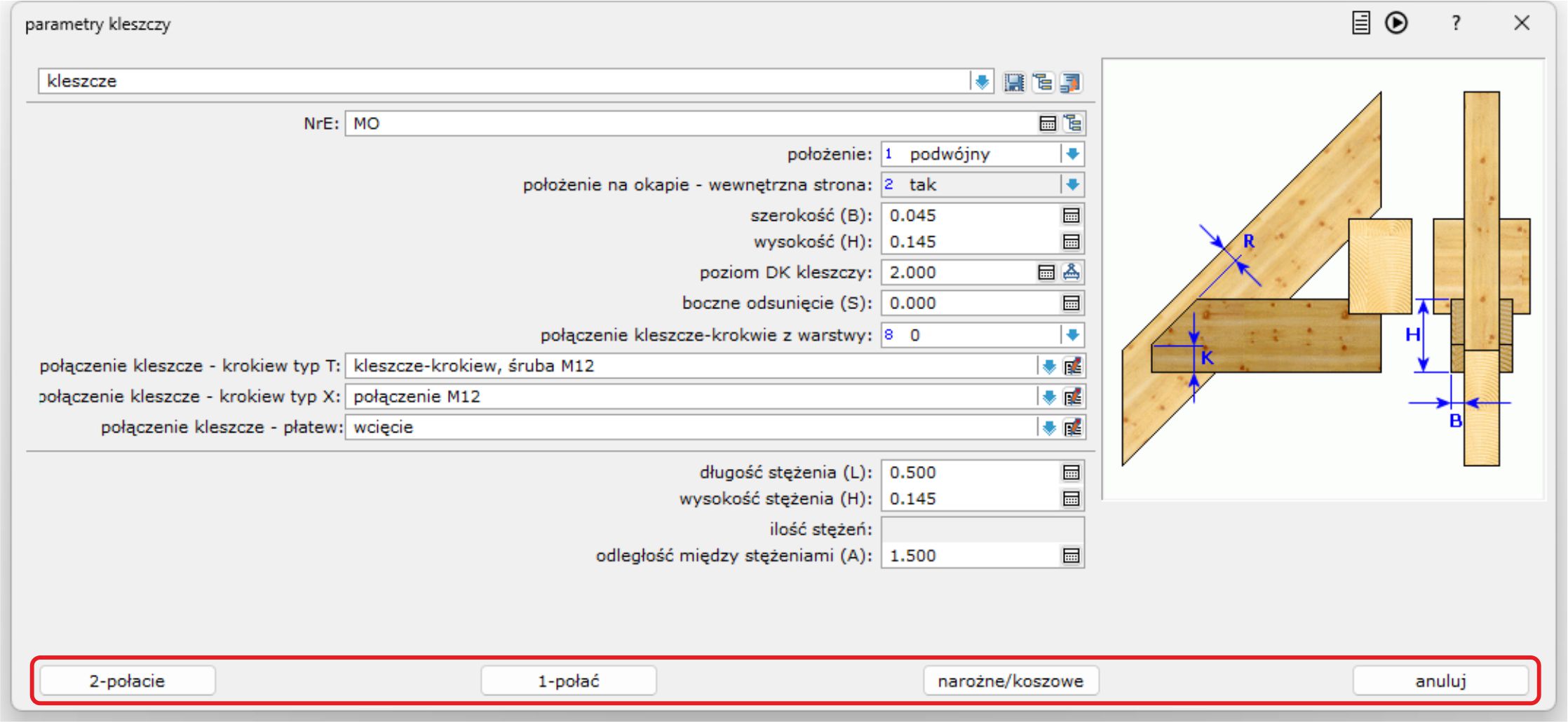

Sekcja wstawiania kleszczy umożliwia wybór metody wstawiania kleszczy i łączenia elementów konstrukcji dachu z kleszczami.

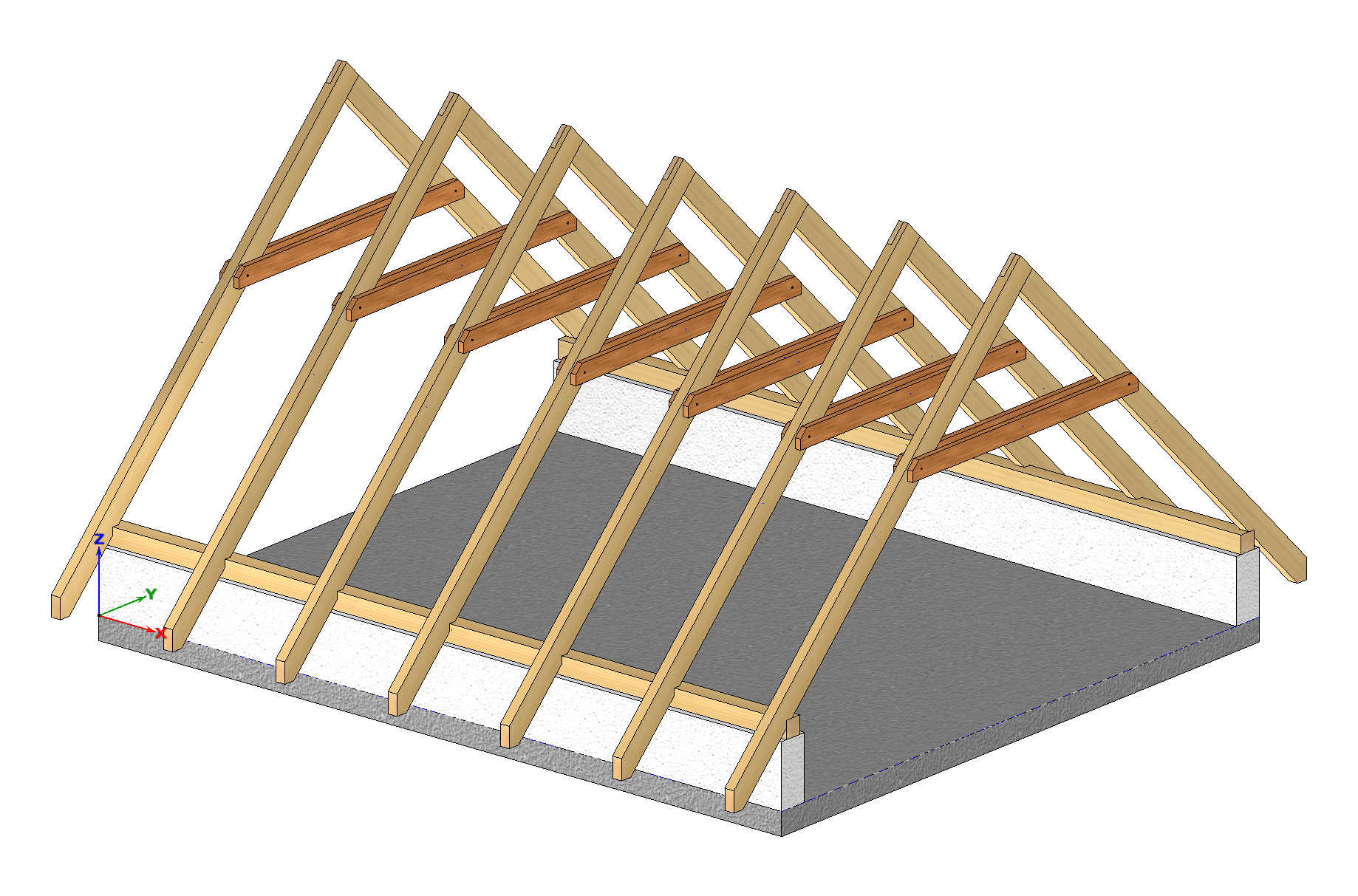

- 2-połacie – opcja umożliwia wybór dwóch przeciwległych połaci, których linie konturu dachu są równoległe. Krokwie tych połaci zostaną połączone kleszczami. Długość elementów zostaje automatycznie wyznaczona.
|
UWAGA W przypadku gdy w wybranym zakresie krokwi nie wszystkie mają jednakową długość. Dla krótszych krokwi program automatycznie przechodzi w tryb 1-połać. Należy wskazać linię cięcia. Brak wskazanie skutkuje nie wstawieniem kleszczy dla krótkich krokwi. |

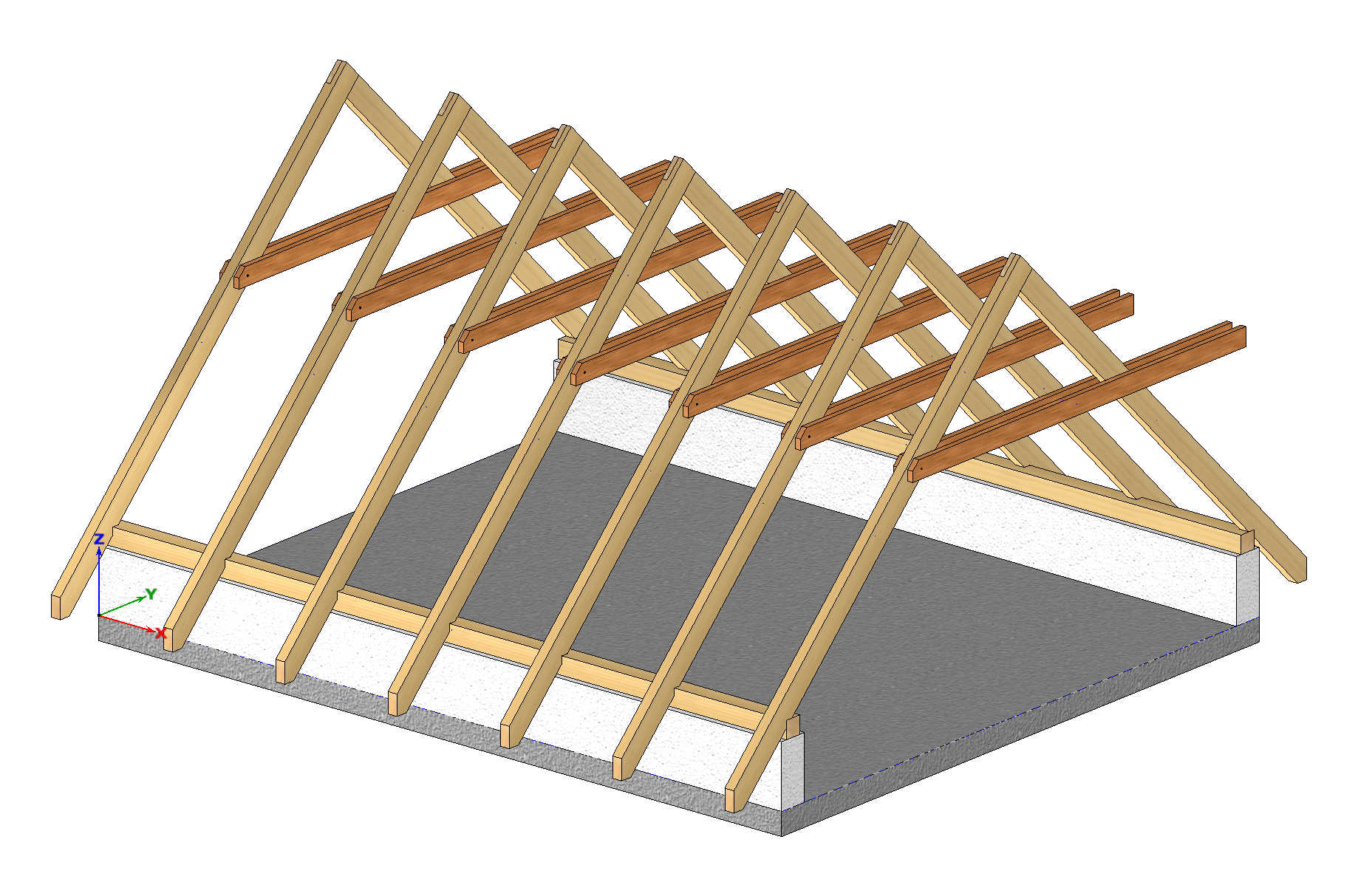

- 1-połać – opcja umożliwia wybór jednej połaci dachu, których krokwie zostaną połączone kleszczami. Długość elementów określa użytkownik wskazując linię do której elementy zostaną ograniczone

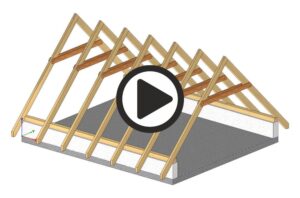

| 2-połacie |  |

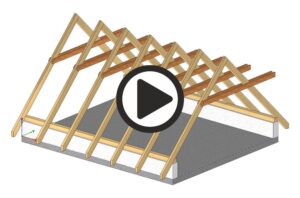

| 1-połać |  |

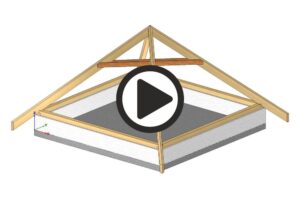

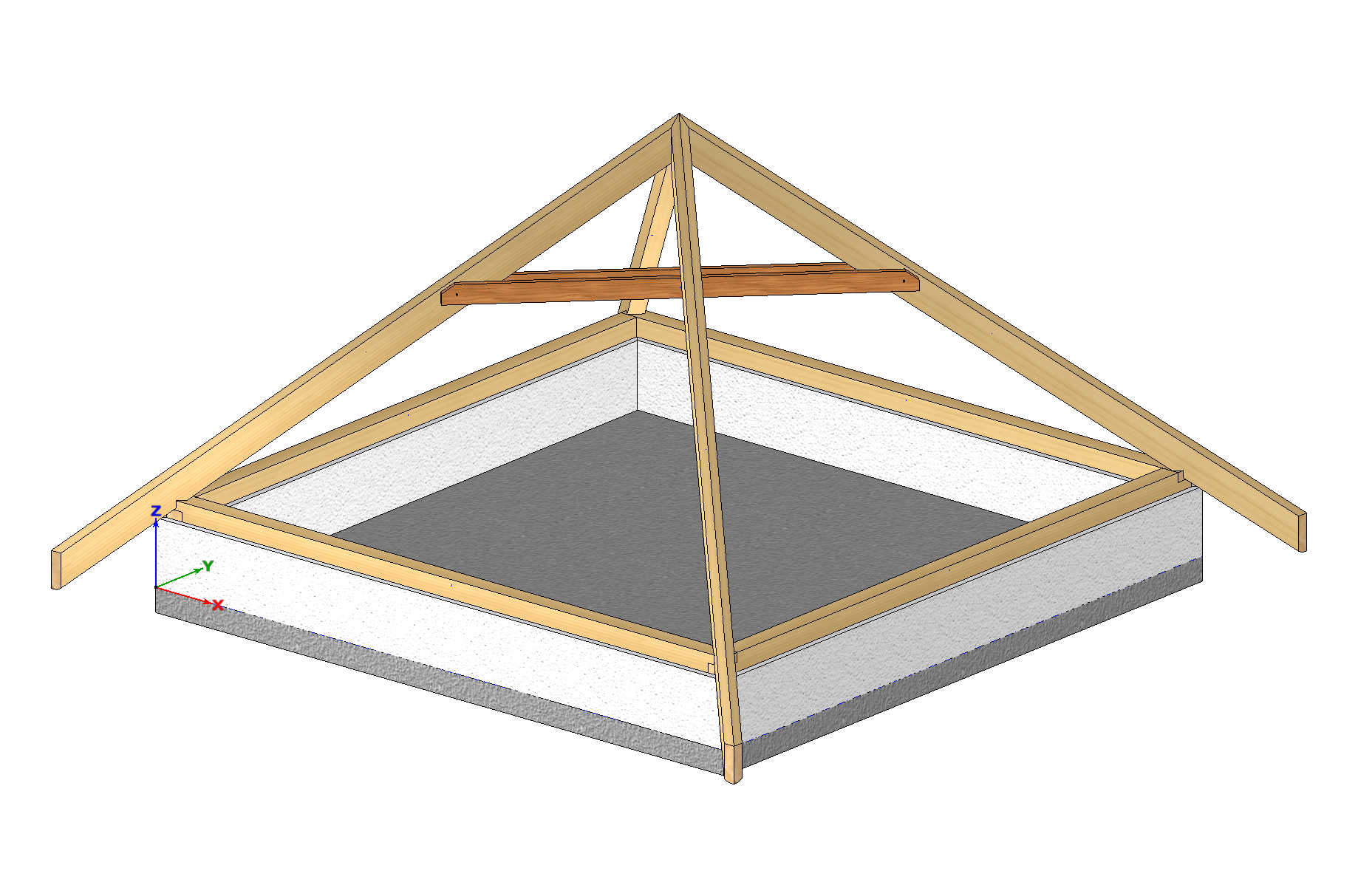

| narożne/koszowe |  |
Edycja kleszczy
W celu edycji kleszczy należy wybrać komendę 5 konstrukcja – 02 edycja i wybrać grupę kleszczy poddanych edycji. Alternatywnie można wybrać kleszcze w trybie preselekcji i opcję edycja z menu podręcznego. Zakres edycji kleszczy jest bardzo szeroki i umożliwia pełną ich modyfikację od wymiarów przekroju, rzędną kleszczy, aż po połączenia.
Usuwanie kleszczy
W celu usunięcie kleszczy należy wybrać metodą preselekcji, a następnie wybrać przycisk DEL/DELETE z klawiatury. Proces usuwania elementów może wymagać potwierdzenia w specjalnym komunikacie.
