Połączenie krokwi z murłatą lub płatwią za pomocą tradycyjnego i regionalnego połączenia ciesielskiego.

Zastosowanie połączenia

Zamek galicyjski polega wykonaniu wycięć w murłacie i krokwi. Poprawne wykonanie połączenia krokwi z murłatą nie wymaga stosowania łączników. W oryginalnych, historycznych połączeniach używane były kołki drewniane, stosowane jak współczesne wkręty lub gwoździe krokwiaki.

INFORMACJA

Połączenie zalecane przy średnich katach nachylenia połaci, czyli między 20 – 60 stopni.

W murłacie wykonywane są podwójne wycięcia o szerokości krokwi:

• pierwsze wycięcie, z przodu murłaty posiada dolną płaszczyznę równoległą do krokwi. Ta część połączenia przenosi siły pionowe.
• drugie wycięcie, z tyłu murłaty posiada dolną płaszczyznę prostopadłą do krokwi. Ta część połączenia przenosi siły poziome.

W krokwi realizowane jest wycięcie o kształcie dopasowanym do wycięcie w murłacie. Głębokość wycięcia w krokwi to 2 – 3 cm.

Ustawienie krokwi i murłaty

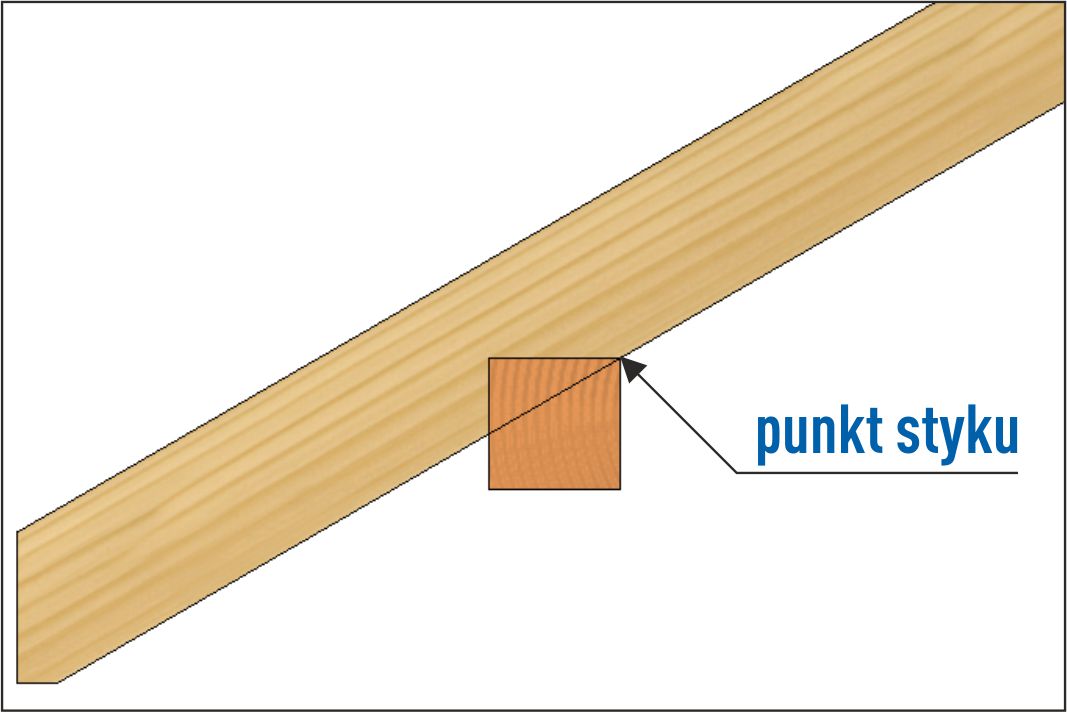

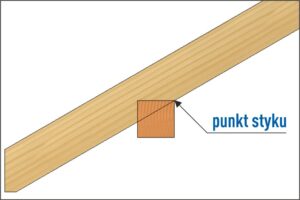

Przed przystąpieniem do wykonania połączenia należy odpowiednio ustawić krokwie i murłatę względem siebie. Dolna płaszczyzna krokwi powinna stykać się tylną górną krawędzią murłaty.

Definicja parametrów murłaty

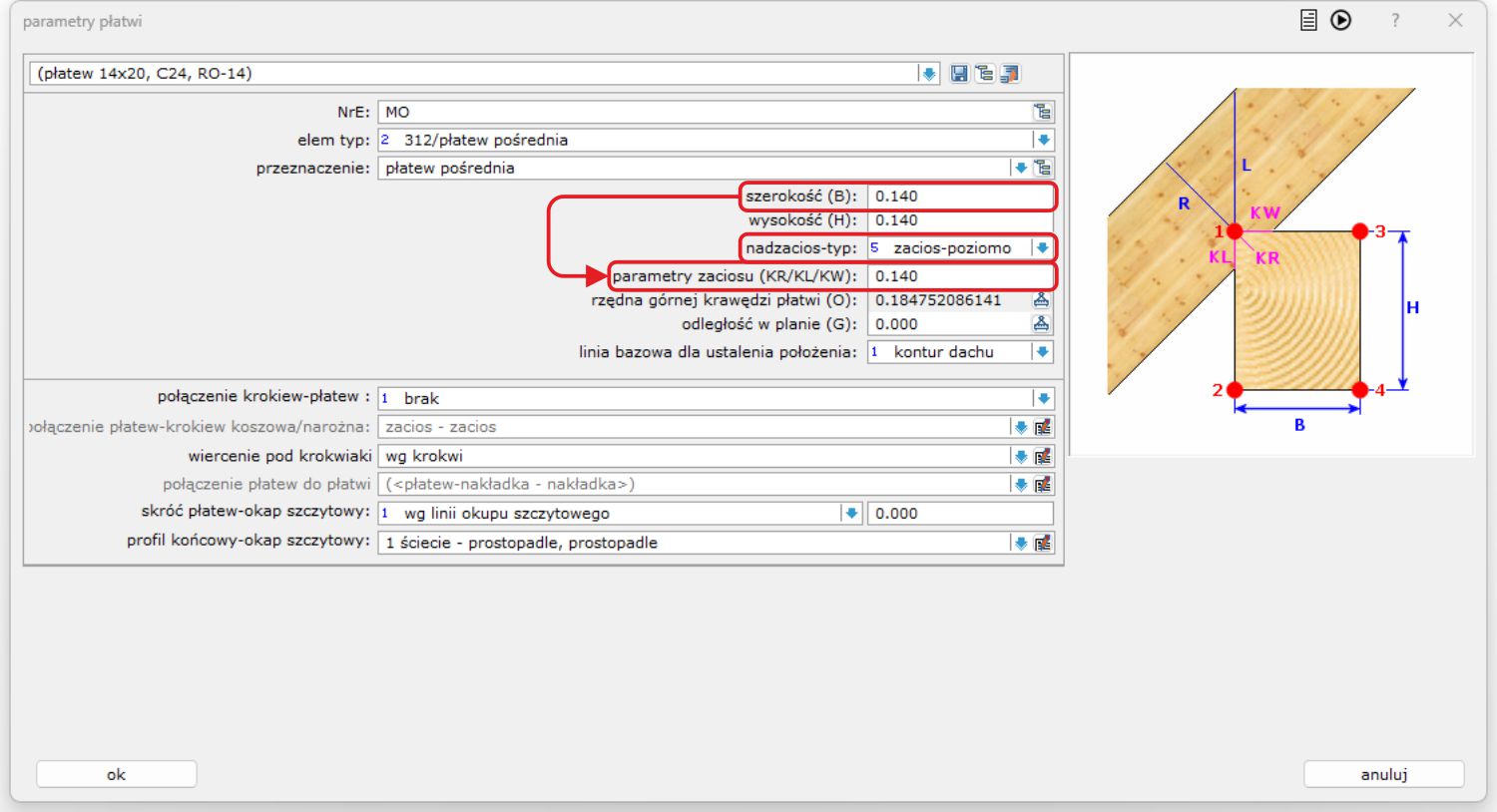

W celu prawidłowego ustawienia murłaty należy ustawić następujące parametry:

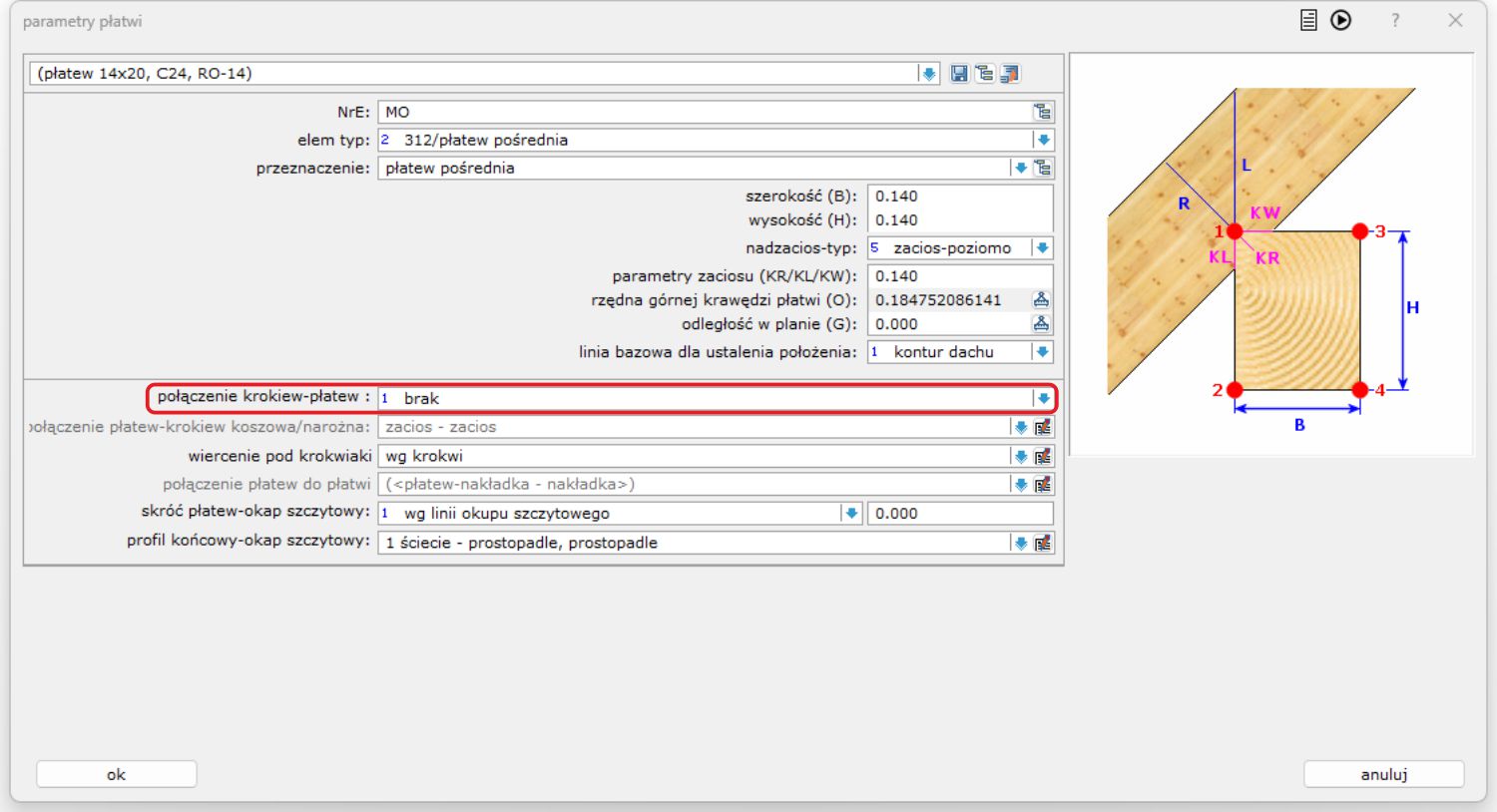

połączenie krokiew-płatew = brak

nadzacios-typ = zacios poziomo



Zacios nie powstanie w krokwiach, murłata będzie przenikała krokwie.

Wymagania – instalacja

Użycie obróbki specjalnej wymaga modułu D-CAM

Obróbka specjalna Zamek galicyjski to narzędzie dodatkowe i nie jest dostarczane w ramach pakietu instalacyjnego Dietrich’s w żadnej z wersji.

INFORMACJA

W celu uzyskania dostępu do obróbki Zamek galicyjski skontaktuj się z działem technicznym: serwis@dietritchs.com

Spakowany plik z obróbką: PASS_ZG.zip, należy zapisać w lokalizacji programu ..\DIETRICHS\PSB\POL\ i rozpakować.

UWAGA

Plik jest zabezpieczony hasłem!

Narzędzie składa się z dwóch części:

• obróbka płatwi,
• obróbka krokwi v1.02.

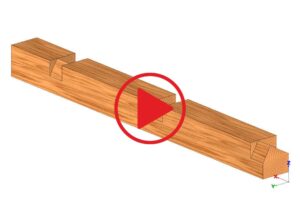

Obróbka w murłacie

W celu wykonania obróbek w murłacie należy wywołać komendę 3 narzędzia – 2 obróbki specjalne – 3 przypisz (D-CAM) lub 6 obróbki – 2 obróbki specjalne – 2 przypisz (DACH). W kolejnym kroku wskazujemy murłatę lub płatew która otrzyma wycięcia. Dozwolony jest wybór wielokrotny, kilku elementów na raz! Następnie należy wybrać z listy obróbkę obróbka płatwi.

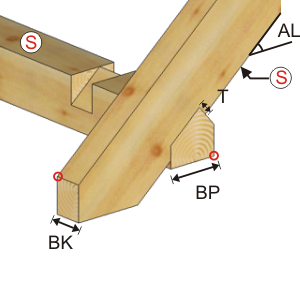

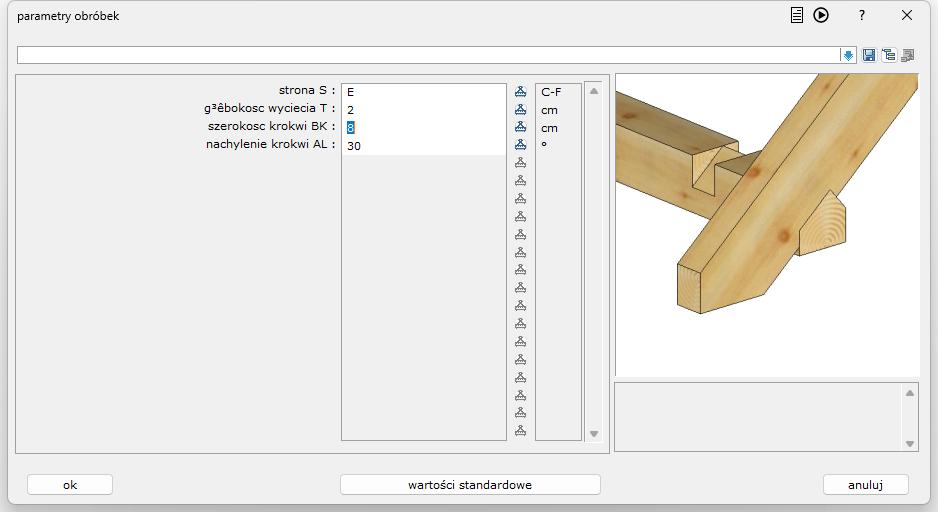

Należy wprowadzić parametry obróbek:

• strona S – opcja pomocnicza i stosowana jedynie gdy krokwie i płatwie nie zostały wygenerowane w module dach. Umożliwia kontrolę strony elementów na której zostaną wykonane obróbki.
• głębokość wycięcia T – głębokość wycięcia w krokwi mierzona prostopadle od dolnej płaszczyzny krokwi
• szerokość płatwi BK – szerokość krokwi na której zostanie wykonany zamek
• kąt nachylenia krokwi AL – kat nachylenia krokwi w stopniach

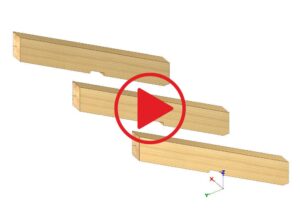

Obróbka w krokwi

W celu wykonania obróbek w murłacie należy wywołać komendę 3 narzędzia – 2 obróbki specjalne – 3 przypisz (D-CAM) lub 6 obróbki – 2 obróbki specjalne – 2 przypisz (DACH). W kolejnym kroku wskazujemy krokiew która otrzyma wycięcia. Dozwolony jest wybór wielokrotny, kilku elementów na raz! Następnie należy wybrać z listy obróbkę obróbka krokwi.

WSKAZÓWKA!

Ze względu na konieczność wybranie właściwego wierzchołka murłaty/płatwi (styk krokwi z murłatą ) zaleca się wykonania obróbki krokwi w pierwszym etapie.

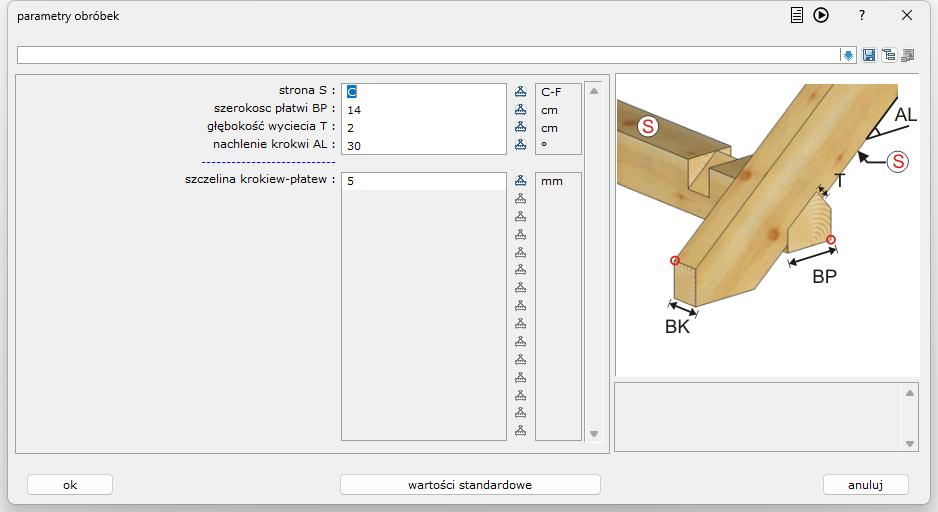

Należy wprowadzić parametry obróbek:

• strona S – opcja pomocnicza i stosowana jedynie gdy krokwie i płatwie nie zostały wygenerowane w module dach. Umożliwia kontrolę strony elementów na której zostaną wykonane obróbki.
• szerokość płatwi BP – szerokość płatwi/murłaty na której zostanie wykonany zamek
• głębokość wycięcia T – głębokość wycięcia w krokwi mierzona prostopadle od dolnej płaszczyzny krokwi
• kąt nachylenia krokwi AL – kat nachylenia krokwi w stopniach
• szczelina krokiew – płatew – opcja zwiększa wielkość wycięcia w krokwi. Szczelina pojawia się miedzy przednią płaszczyzną płatwi a wycięciem w krokwi. Szczelina ułatwia montaż.
