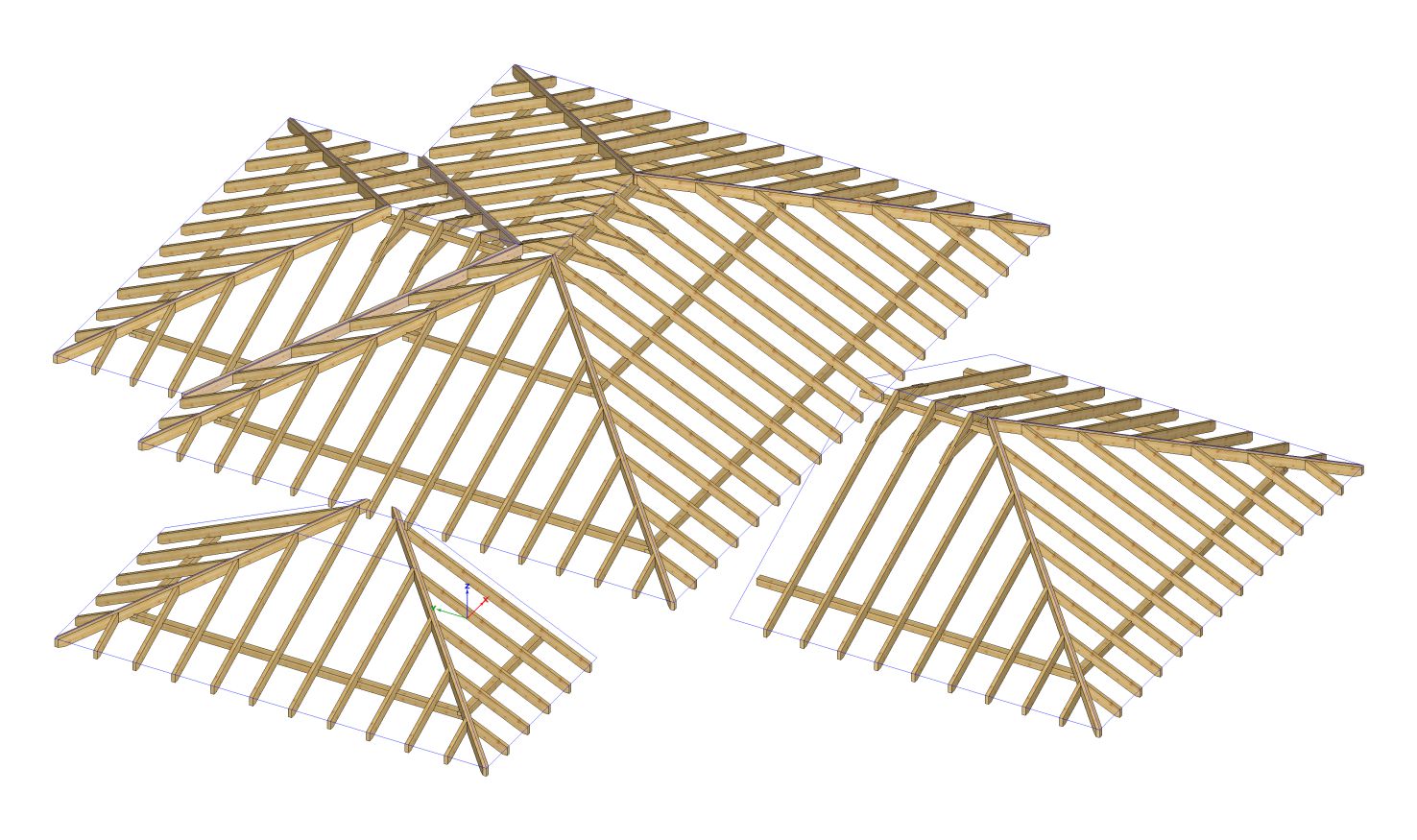

Asystent dachów to narzędzie dostępne w module D-DACH Konstrukcja. Umożliwia szybkie generowanie konstrukcji więźby, w oparciu o uprzednio zdefiniowane schematy.

Asystent dachów jest narzędziem uniwersalnym, świetnie sprawdzi się zarówno w szacunkowej ocenie zapotrzebowania na drewno, jak i szczegółowym projekcie wykonawczym. W przypadku obiektów charakteryzujących się pewną standaryzacją jak na przykład obiekty małej architektury: wiaty, altany, zadaszenia, itp. efektywność asystenta dachów jest niesłychana.

Możliwości

PŁATWIE

Asystent dachów umożliwia generowanie murłat, płatwi pośrednich oraz płatwi kalenicowych. W wariancie płatwi o stałych parametrach, czyli o ustalonym położeniu, dozwolone jest zastosowanie dwóch ustawień dla płatwi kalenicowej oraz dziesięciu dla płatwi pośrednich i murłat.

KROKWIE NAROŻNE/KOSZOWE

W przypadku linii kosza i naroża dozwolone jest generowanie krokwi narożnych i koszowych lub desek koszowych.

KROKWIE/KULAWKI

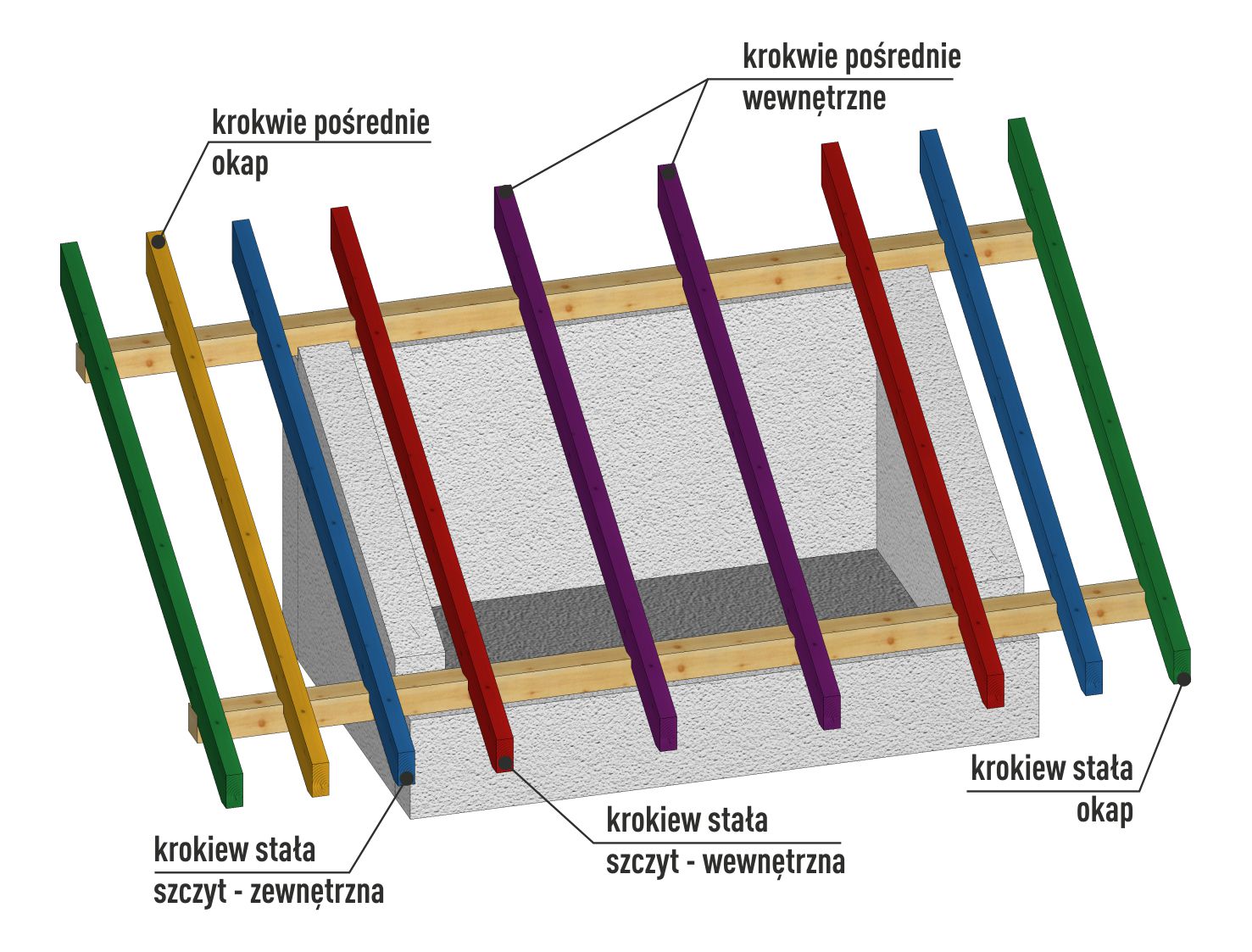

Asystent dachów różnicuje krokwie pod względem położenia oraz cech dystrybucyjnych. Krokwie stałe lokowane są po wewnętrznej i zewnętrznej stronie ścian szczytowych, na końcu połaci oraz w punkcie styku krokwi narożnej z linią kalenicy. W każdym z wymienionych przypadków możliwa jest kontrola położenia za pomocą dodatkowego odsunięcia.

Dystrybucja krokwi następuje w strefie wewnętrznej budynku oraz w strefie okapu szczytowego. Dla każdego z tych obszarów można określić różne parametry dystrybucji. Krokwie stałe wprowadzają dodatkowy podział pól dystrybucji.

KROKWIE UKOŚNE

Asystent dachów obsługuje również krokwie ukośne. Stosowane są one między innymi w konstrukcji dachów pulpitowych o nieregularnych kształtach jako elementy zamykające na okapach wznoszących.

KLESCZE/JĘTKI

Kleszcze, nakładki i jętki to ostatnia grupa obiektów generowanych przez asystenta dachów. Użytkownik ma możliwość określenia zakresu w jakim powstaną: wewnętrzna strefa dachu, okap szczytowy lub obie strefy.

Dach-system Edytor i Dach-system Asystent

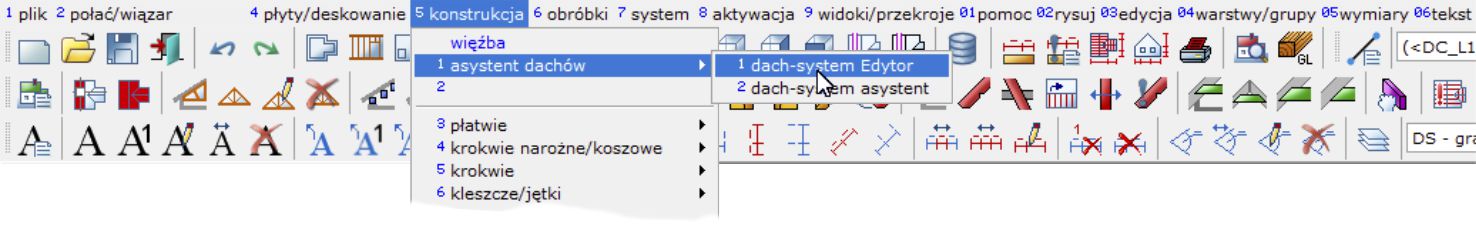

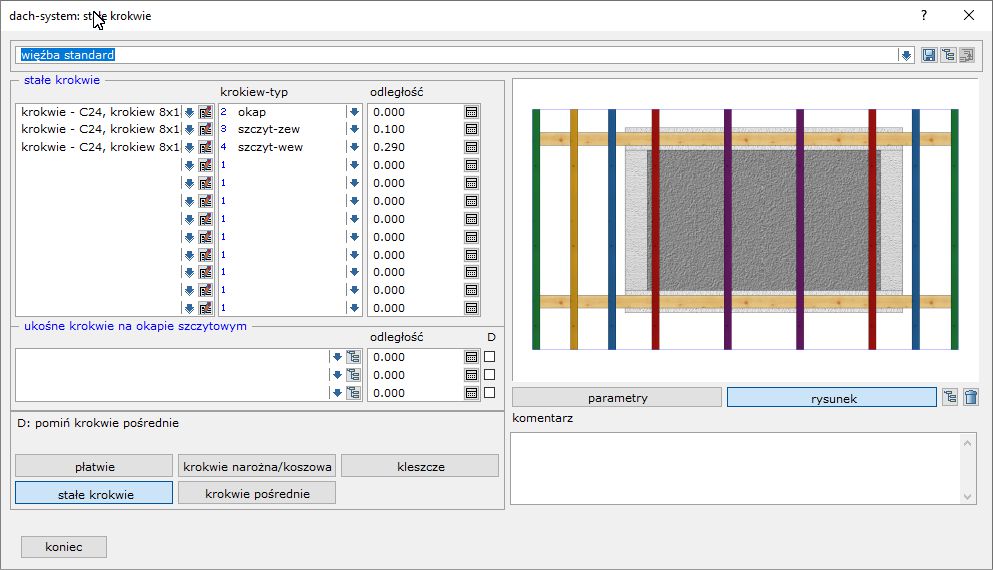

Asystent dachów to narzędzie dwuczęściowe. Dach-system Edytor (5-1-1) umożliwia definicję i edycję ustawień dach-system. Dach-system Asystent (5-1-2) to generator konstrukcji dachu. Pozwala wybrać właściwe ustawienia, ale również wpływa na zakres realizowanych działań.

Profil połaci i asystent dachów

Asystent dachów ma możliwość pozyskania informacji o położeniu i parametrach elementów więźby na podstawie przypisanego profilu do połaci dachu. To sprawia, że odpowiednio przygotowane ustawiania asystenta dachów bazujące na profilu połaci są uniwersalne. Daje to również możliwość automatycznego różnicowania konstrukcji między połaciami. Dla elementów typu płatwie oraz kleszcze/jętki przygotowano dodatkowe sekcje dedykowane dla obiektów parametryzowanych według profilu.
W przypadku krokwi należy wybrać między ustawieniami o stałych parametrach, a ustawieniami bazującymi na profilu.

Zmienne i asystent dachów

Definicja elementów więźby w asystencie dachów może zostać oparta o zmienne, czyli wartości kontrolowane przez projektanta lub system. Zarządzanie nimi odbywa się centralnie, w jednym oknie zmiennych. To sprawia, że asystent dachu może być łatwo adaptowalny do konkretnego projektu dachu w bardzo przystępny sposób. Wystarczy wprowadzić przekroje krokwi, płatwi, itp. w ten sposób jedno ustawienie asystenta obsłuży wiele projektów.

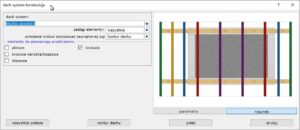

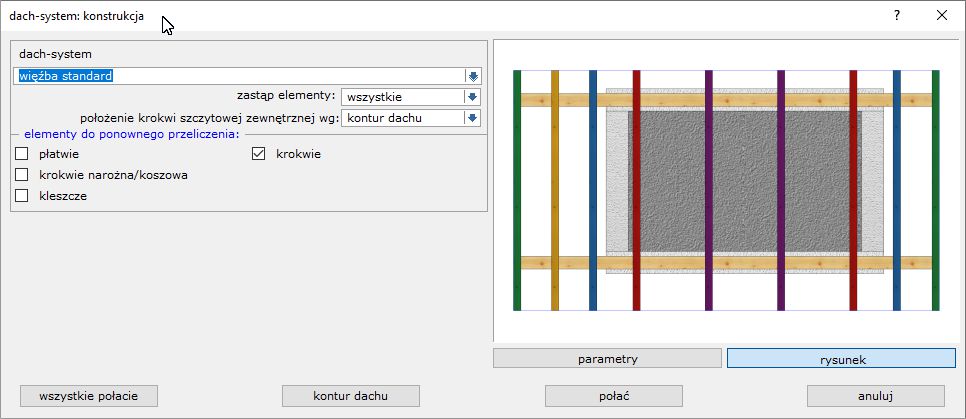

Generowanie konstrukcji – asystent dachów

Asystent dachów umożliwia kontrolę w zakresie generowanych elementów. Bez względu na wybrane ustawienia można generować wybrane grupy elementów: krokwie, płatwie, kleszcze lub krokwie narożną/koszową. Za pomocą pół zaznaczania określany jest zakres generowanych obiektów.
Wszystkie obiekty utworzone przez asystenta posiadają specjalny atrybut dach-system. Za pomocą tego atrybutu możliwa jest kontrola zastępowania elementów wstawionych niezależnie przez użytkownika oraz wygenerowanych przez asystenta.

Zakres stosowania asystenta

Asystenta dachów można stosować w różnym zakresie. W wariancie minimalnym ograniczamy się do jednej połaci dachu. To sprawia, że można stosować różne parametry asystenta dachów dla różnych połaci, uzyskując zróżnicowanie konstrukcji dachu. W określonych przypadkach takie rozwiązanie może mieć sens. Wariant pośredni obejmuje kontur dachu, co sprowadza się zwykle do dachu jako całości. Wszystkie połacie dachu oparte na wskazanym konturze dachu otrzymają jednakową lub bardzo podobna konstrukcję. Ostatnia opcja – wszystkie połacie działa globalnie na wszystkich dachach wchodzących w skład projektowanego obiektu.
