Projektowanie elementów instalacji wodnej i kanalizacyjnej w domach szkieletowych
Projekt instalacji wodno – kanalizacyjnej w środowisku Dietrich’s zwykle ogranicza się do wykonywania punktów zasilania w wodę ciepłą i zimną oraz odpływu kanalizacji. Przebieg rur z wodą, czy kanalizacją jest możliwy do zaprojektowania, lecz wymagał by dużego nakładu.
Gdy zachodzi konieczność szczegółowego wykonania instalacji, lepszym rozwiązaniem jest zastosowanie specjalistycznych narzędzi projektowych do wykonania pełnej instalacji. Przestrzenny model instalacji można zaimportować w formacie IFC do Dietrich’s 3D CAD/CAM i wykonać niezbędne przebicia w konstrukcji budynku.
Projekt instalacji wodnej i kanalizacyjnej w Dietrich’s 3D CAD/CAM polega na wstawieniu punktów wodnych w formie kombi-bloków. Specjalne makro realizuje równocześnie kilka czynności: wiercenie w płytach, wymiarowanie położenia, wstawienie opisu punktu, itp. Zakres działań może być różnorodny i może być dostosowany do potrzeb i oczekiwań klienta.
Wstawienia kombi-bloków wodno-kanalizacyjnych
Kombi-bloki hydrauliczne są zdefiniowane jako kombi-bloki typu ściana 7 system – 8 wstaw – 3 KB-ściana. Można je wstawiać w module ściany lub konstrukcja ścian.

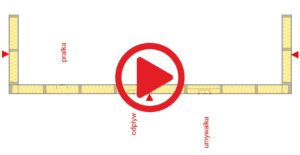

| Film – Wstawianie punktów hydraulicznych w rzucie kondygnacji |
 |

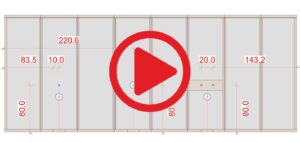

| Film – Wstawianie punktów hydraulicznych w widoku konstrukcji ściany |
 |
Lokalizacja standardowych kombi-bloków wodno-kanalizacyjnych
Standardowa lokalizacja kombi-bloków hydraulicznych dla Polski to:
C:\DIETRICHS\KOL\POL\WOD-KAN

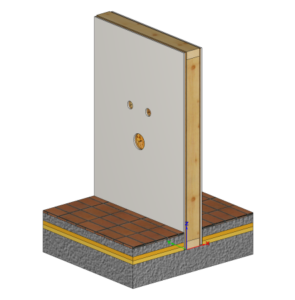

Kombi-blok posiada nazwę – punkty wodno – kanalizacyjne
Kombi-blok punkty wodno – kanalizacyjne umożliwia wykonanie wierceń w płytach:
- maksymalnie dwa wiercenia wodne
- jedno wiercenie kanalizacyjne.
Każdy punkt wodno – kanalizacyjny można opisać co do jego funkcji (pralka, umywalka, itp.). Użytkownik może wstawić wzmocnienie, czyli dodatkowy element do mocowania oczek wodnych. W podwalinie można wykonać wycięcie do wyprowadzenia rur i dodać obszar ochronny. Kombi-blok zbudowany jest z 3 sekcji: punkt wodny, wzmocnienia, podwalina
