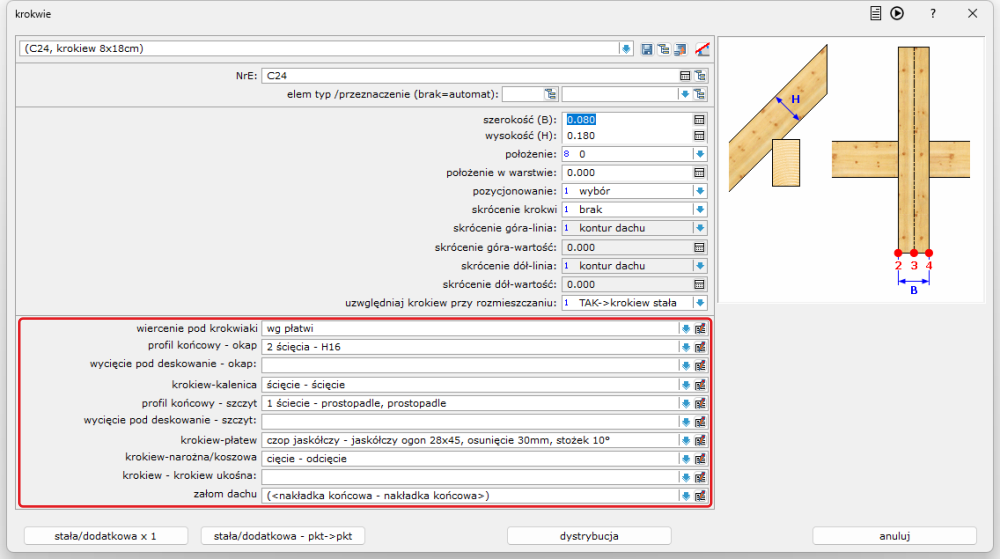

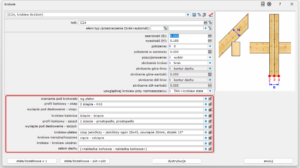

Okno dialogowe „krokwie” w swej części wykonawczej stanowi zestaw uniwersalnych instrukcji technologicznych i montażowych, opisujących sposób przygotowania elementu do realizacji oraz jego zachowanie podczas wstawiania. Zawarte w nim opcje definiują reguły obróbek, zakończeń, wycięć, wierceń i połączeń. To gotowe scenariusze typowych sytuacji w więźbie dachowej. Dzięki temu krokiew nie jest elementem statycznym, lecz nośnikiem założeń projektowych – reaguje na zmiany geometrii i relacji w modelu zgodnie z logiką przyjętą przez projektanta, zachowując spójność wykonawczą w całej konstrukcji.





Pierwsza część okna została opisana w artykule „Definicja krokwi – geometria“

• wiercenie pod krokwiaki – reguła wykonywania otworów pod elementy montażowe krokwi i przypisywania łączników np. wkrętów lub gwoździ

• profil końcowy – okap – definicja obróbki końca krokwi w strefie okapu (zestaw cięć i obróbek ozdobnych).

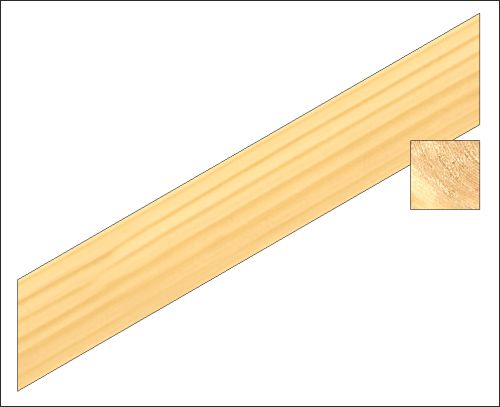

jedno cięcie

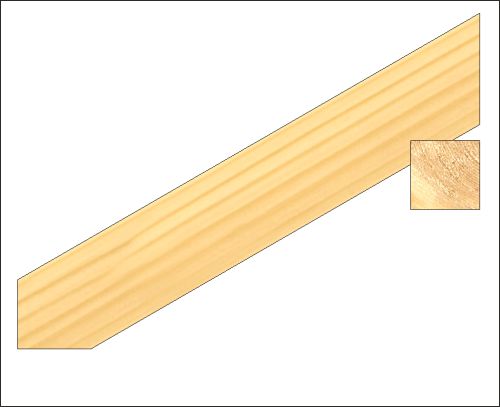

dwa cięcia
profil wypukły

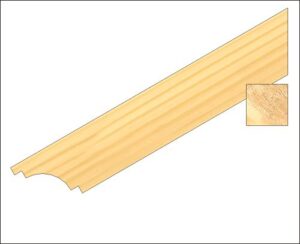

profil wklęsły

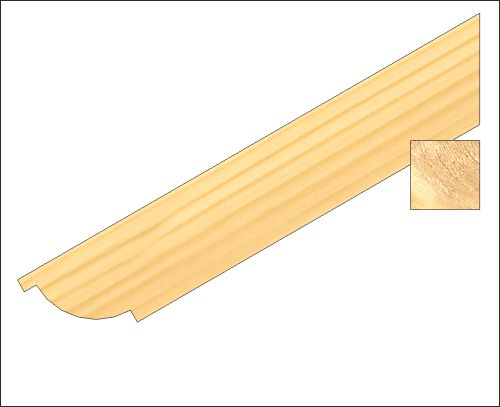

profil zaokrąglony

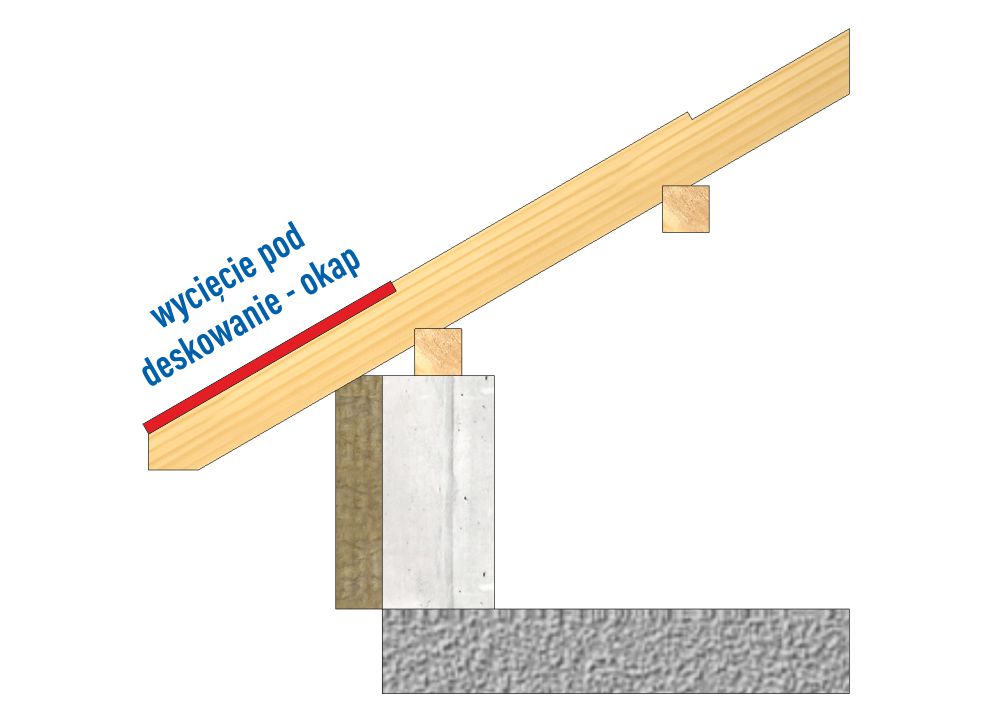

• wycięcie pod deskowanie – okap – definicja obróbki podcięcia krokwi pod deskowanie nakrokwiowe okapu

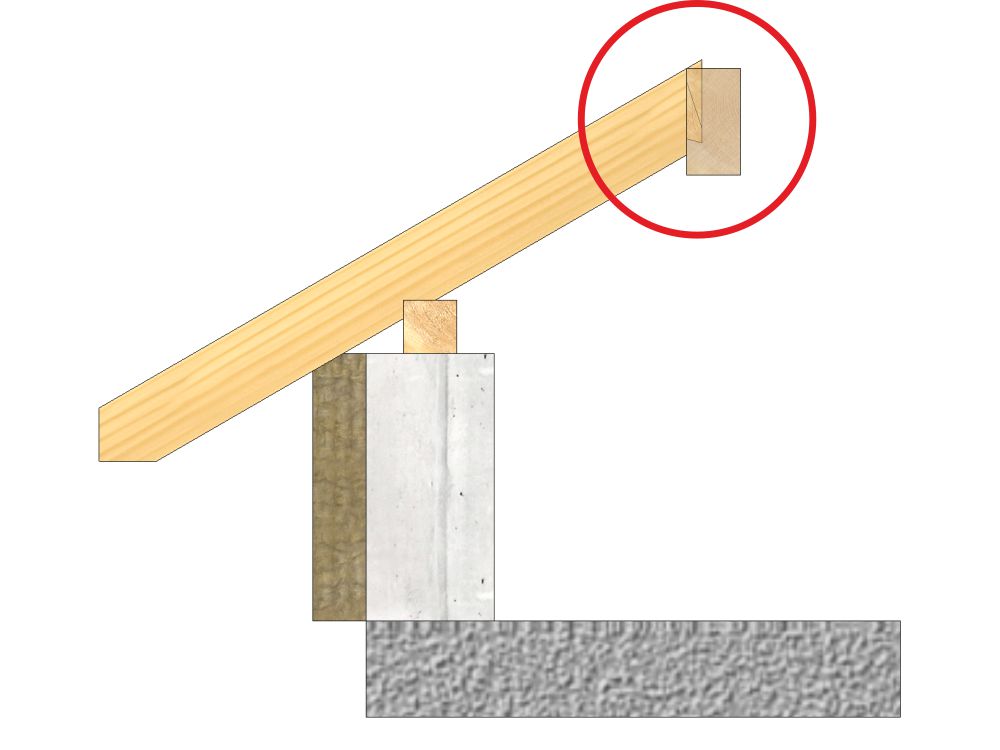

• krokiew – kalenica – definicja obróbki zakończenia krokwi lub połączenia krokwi w rejonie kalenicy. Do dyspozycji są:

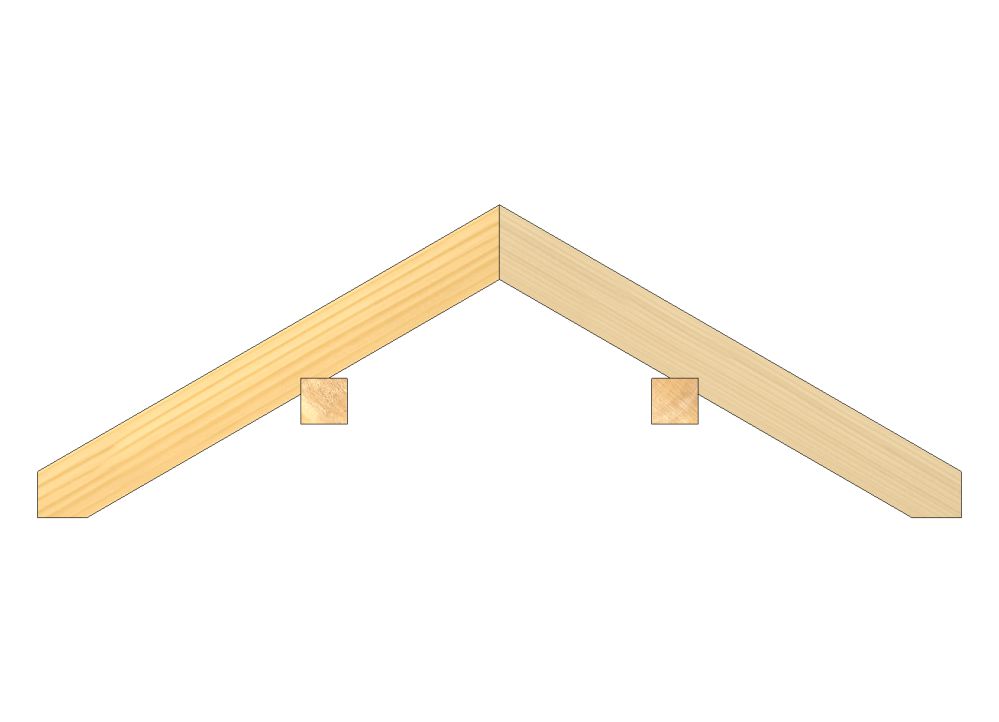

cięcie
nakładka

• profil końcowy – szczyt – definicja obróbki końca krokwi w strefie linii szczytu dachu jednospadowego (zestaw cięć i obróbek ozdobnych).

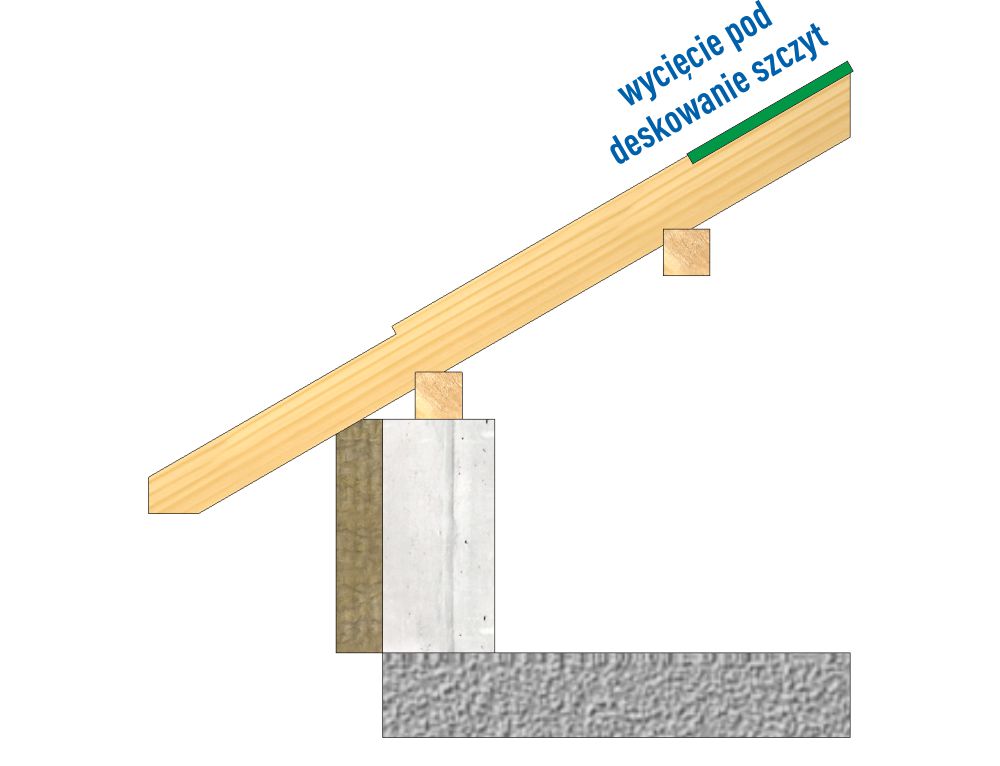

• wycięcie pod deskowanie – szczyt – definicja obróbki podcięcia krokwi pod poszycie dachu w okapie szczytowym.

• krokiew – płatew – definicja połączenia krokwi z płatwią w sytuacji gdy płatew dokonuje separacji krokwi na dwa elementy lub ogranicza jej długość w kalenicy. W niektórych sytuacjach wymaga to definicji płatwi fazowanej i ustalenia jej właściwej pozycji. Do dyspozycji są:

cięcia
czop
czopy „jaskółczy ogon“

• krokiew – narożna/koszowa – definicja połączenia kulawek z krokwiami narożnymi i koszowymi. Do dyspozycji są:
  • cięcia
  • czopy
  • czopy „jaskółczy ogon“
• krokiew – krokwie ukośna – definicja połączenia krokwi z krokwiami ukośnymi. Do dyspozycji są:
  • cięcia
  • czopy
  • czopy „jaskółczy ogon“
  • wręby

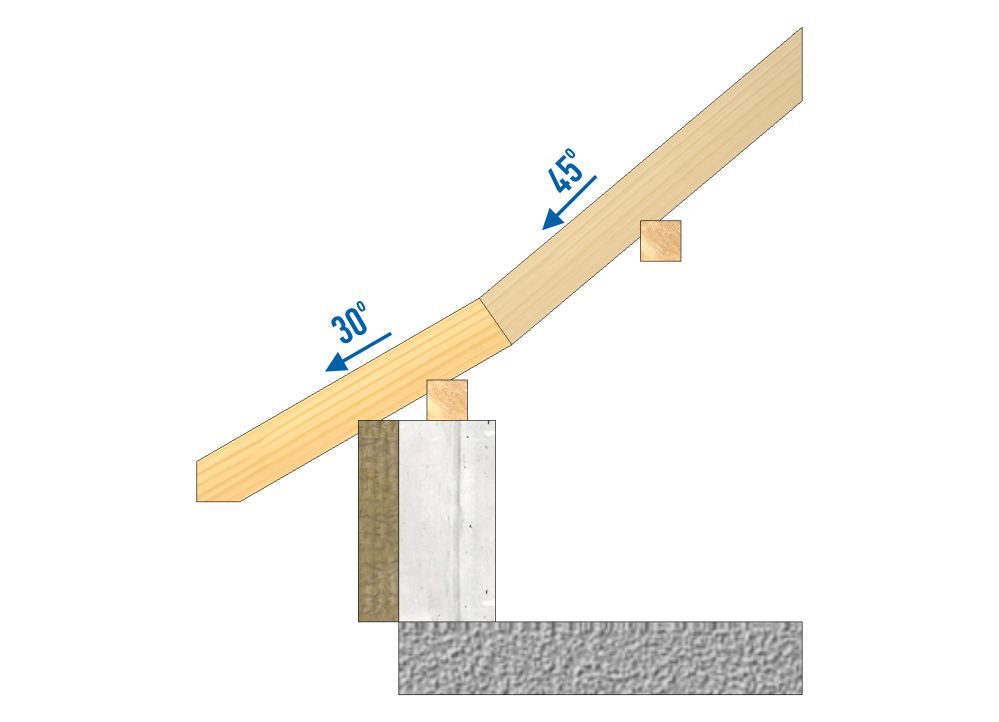

• załom dachu – definicja połączenia krokwi z krokwią w strefie załomu połaci. Do dyspozycji są:

nakładka
cięcie



---

Wstawianie krokwi

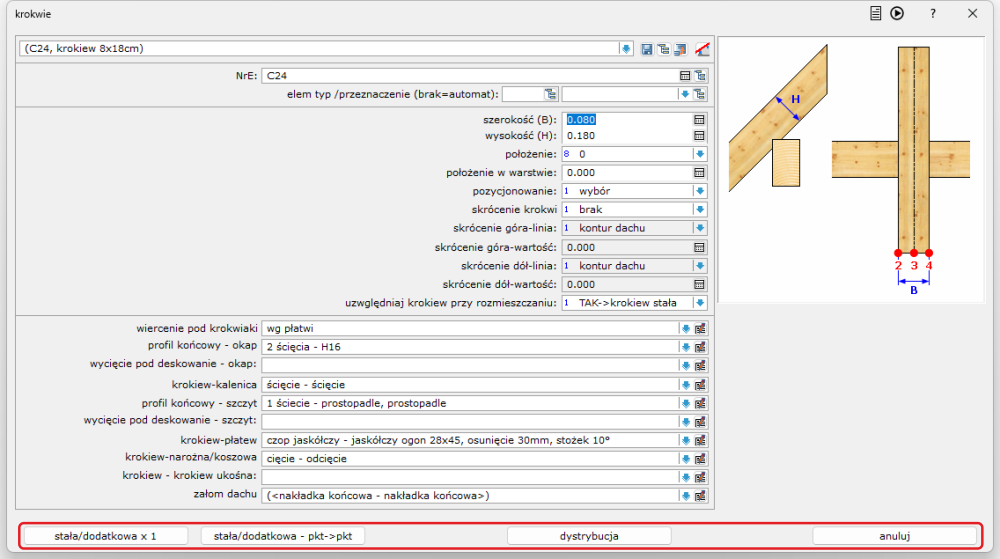

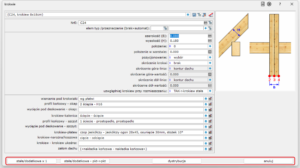

Wprowadzenie krokwi do dachu może odbyć się tylko w obrębie połaci dachowej przy użyciu jednej z trzech metod (przyciski w dolnej części okna):

• stała/dodatkowa x1 – wstawienie pojedynczego elementu o atrybucie stała/dodatkowa.

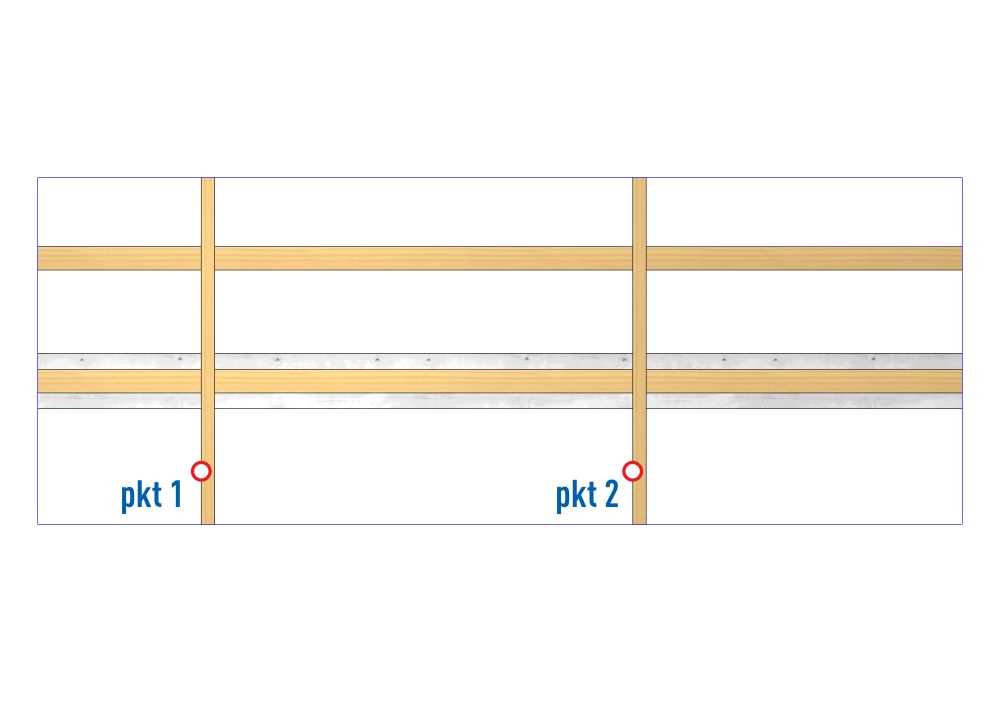

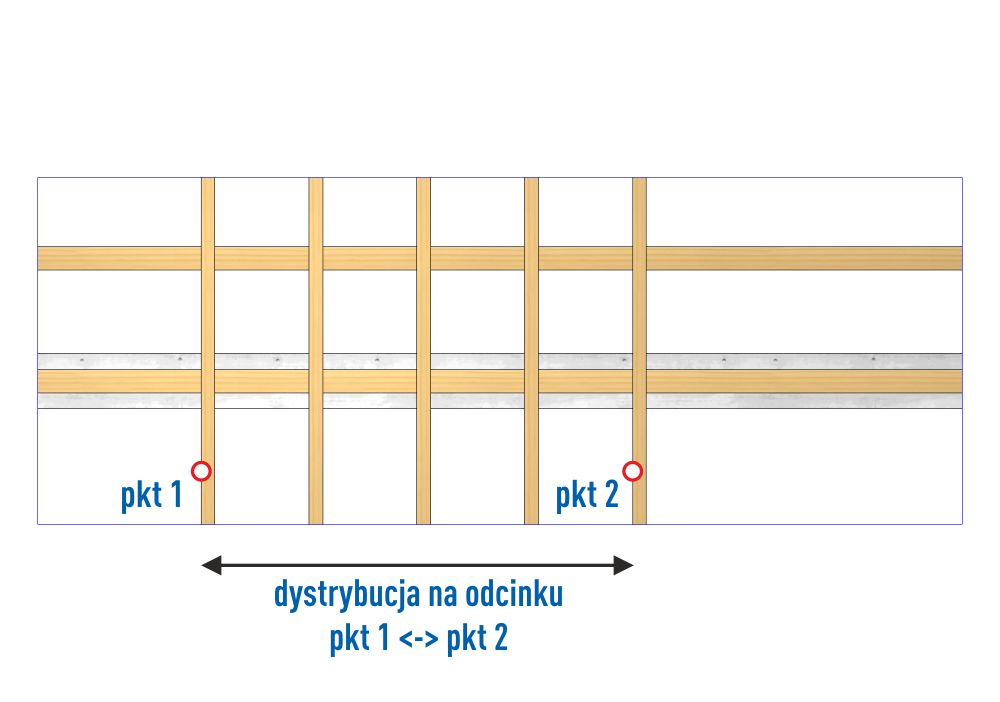

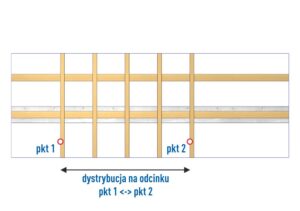

• stała/dodatkowa – pkt->pkt – dystrybucja krokwi na odcinku zdefiniowanym dwoma punktami (przez użytkownika). Krokwie mogą mieć atrybut stała lub dodatkowa

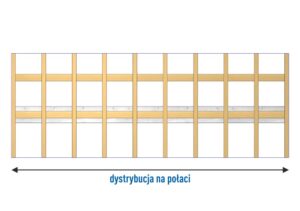

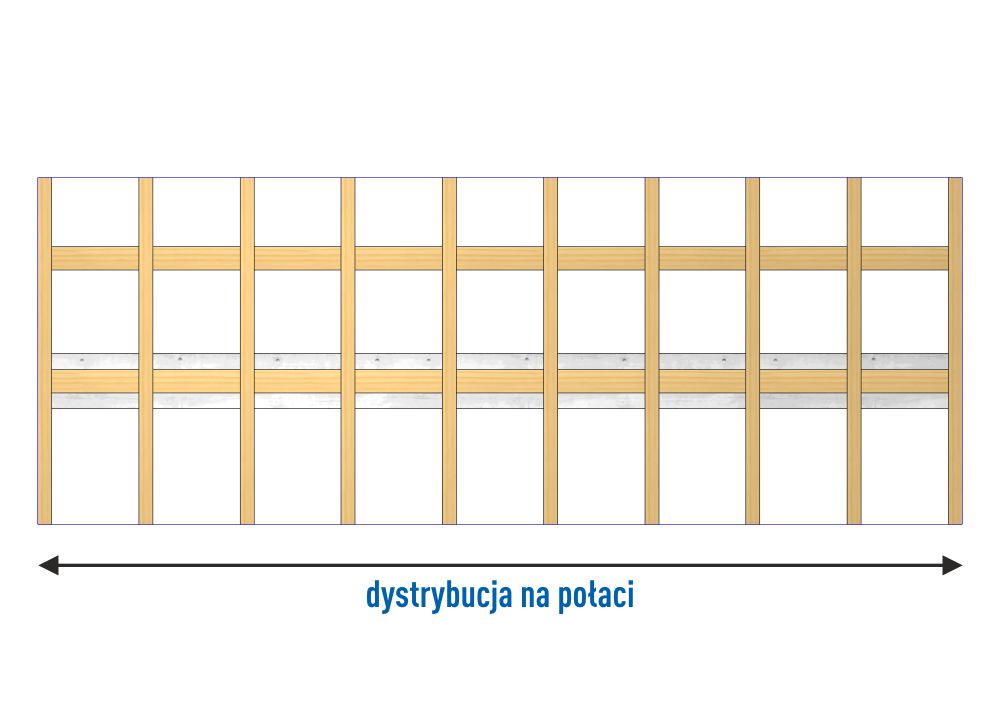

• dystrybucja – dynamiczna dystrybucja krokwi według granic na połaci – krawędzi połaci lub innych krokwi. Krokiew automatycznie otrzymuje atrybut: „dystrybucyjna“:

• anuluj – zamknięcie okna bez wykonania operacji.
