Proces projektowania wymaga od projektanta wprowadzenia olbrzymiej ilości danych. Wynikają one z zastosowanych materiałów, elementów konstrukcji pełniących określone funkcje i samej organizacji projektu. W celu zapanowania nad tym skomplikowanym procesem system Dietrich’s 3D CAD/CAM wprowadza pewne regulacje związane z opisem materiałowym i funkcyjnym elementów.

NrE unikalny identyfikator materiałowy

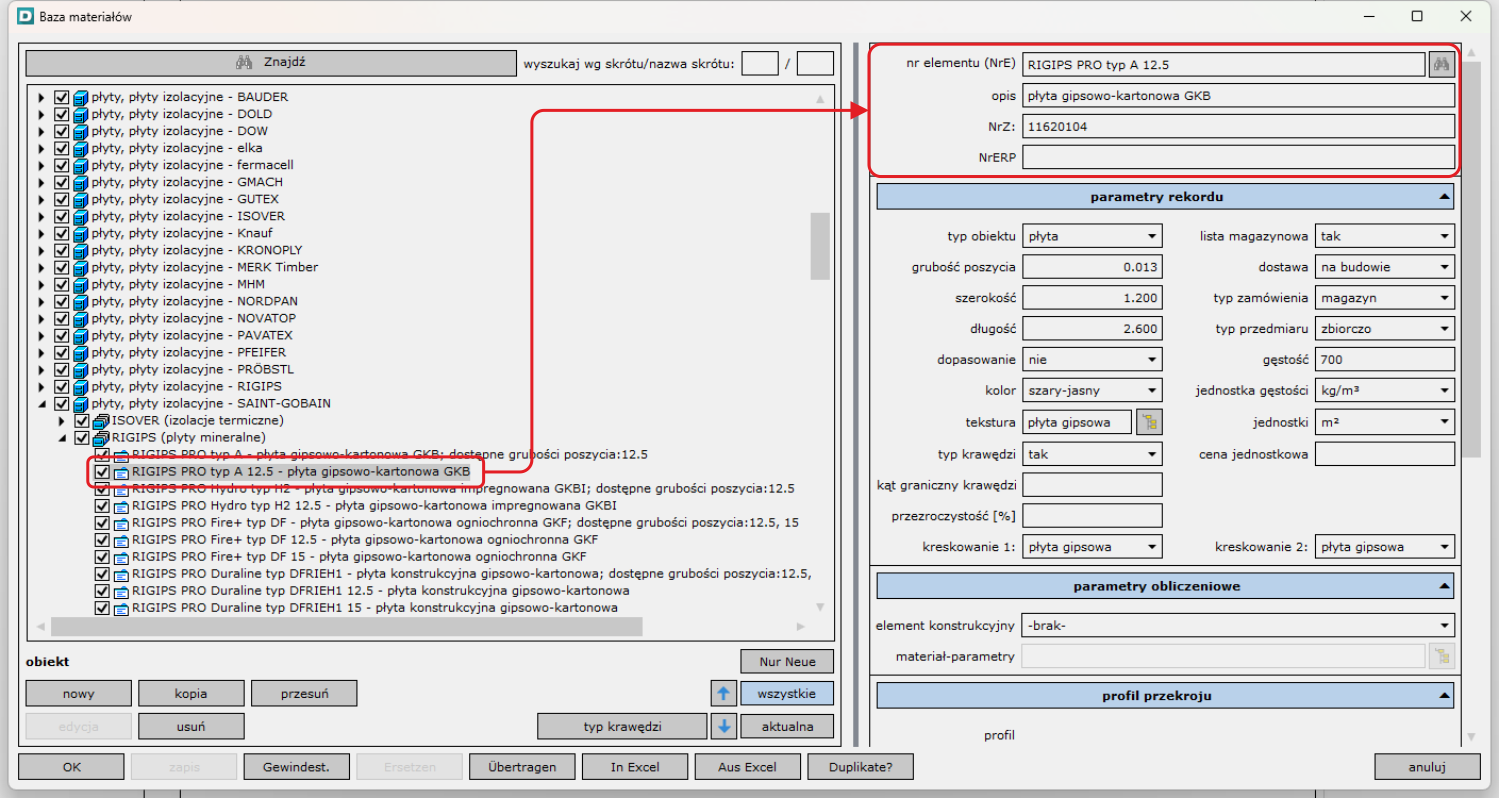

NrE – czyli numer elementu, to unikalny identyfikator materiałowo – produktowy. Stosowany jest do oznaczenia materiałów (np.: OSB, C24), produktów (np.: HEB 200, SJ 240), warstw przegród budowlanych (np.: łaty, płyta OSB), itp. Identyfikator nadawany jest przy definicji nowych lub edycji istniejących rekordów w bazie materiałowej. Algorytm zawarty w bazie materiałowej nie dopuszcza do powstania dubletów NrE. Fraza tworząca NrE może składać się z liter, cyfr i znaków specjalnych. Identyfikator NrE jest niezbędny przy definicji nowych materiałów w bazie materiałowej.

Przy tworzeniu nowych nazw NrE należy kierować się następującymi zasadami:

• krótka fraza – ułatwia wybór NrE można wpisywać bezpośrednio, nie trzeba wybierać go z bazy
• charakterystyczna fraza – należy tak zbudować frazę aby nie pomylić materiałów o podobnych nazwach
• nazwa powiązana z materiałem – nazwa NrE powinna sugerować rodzaj materiału.

Wskazówka: Istnieje pewna zasada związana z nazewnictwem. Zastosowanie znaku specjalnego # jako prefiksu (pierwszego znaku frazy) NrE np. #drewno związane jest z grupą materiałów pomocniczych (typ obiektu – element pomocniczy). Nie podlegają one procesowi sortowania i zestawieniom materiałowym, nie są generowane dla nich pliki maszynowe!

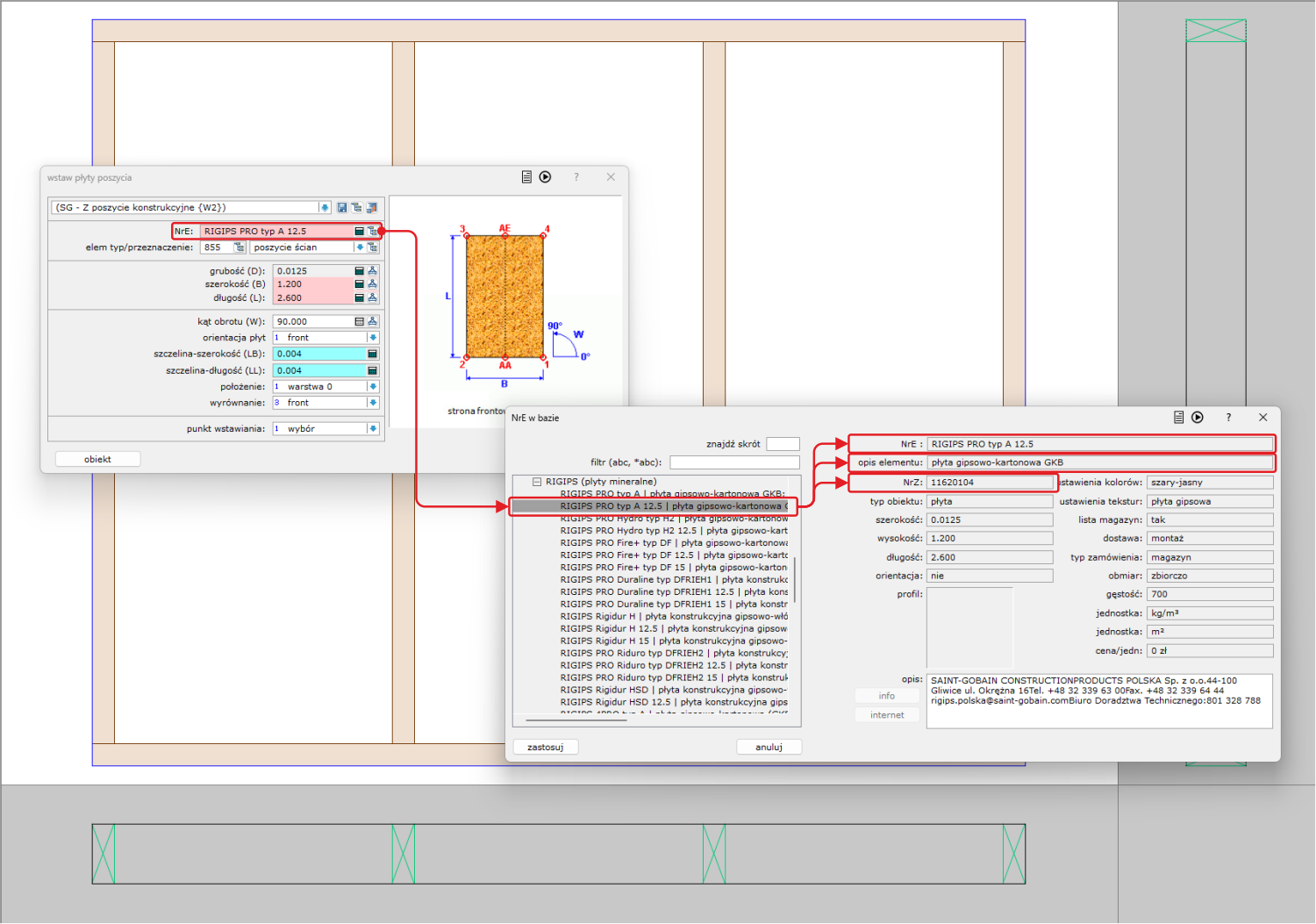

Identyfikator NrE może być wykorzystywany w etykietowaniu elementów na rysunkach i wyszukiwaniu za pomocą mechanizmu filtrowania. Występuje w zestawieniach materiałowych. Funkcje materiałowe stosowane w mostach wielofunkcyjnych wykorzystują również identyfikator NrE.

Opis materiału lub produktu

Opis – to dodatkowa informacja powiązana z numerem elementu NrE. Daje możliwość wprowadzenia szerszego opisu materiału lub produktu zgodnie ze specyfikacją lub procedurą zamówieniową. Umożliwia jednoznaczną identyfikację za mocą długiego opisu składającego się z kilkuset znaków.
Opis może składać się z liter, cyfr i znaków specjalnych. Opis jako element informacyjny nie wymaga cech unikalnych. Wiele materiałów NrE może posiadać identyczny opis. Zestawienia materiałowe i mechanizm filtrowania mogą wykorzystywać pole opis. Pole to jest opcjonalne przy definicji nowych materiałów w bazie materiałowej. Pole może być puste.

NrZ  kod zamówienia

NrZ – czyli numer zamówienia, to pomocniczy identyfikator materiałowo – produktowy. W przeciwieństwie do identyfikatora NrE nie musi być unikalny. Użytkownik może stosować ten sam NrZ dla wielu rożnych materiałów. NrZ wykorzystywany jest numer/symbol zamówienia zgodny z wymogami producenta. Fraza tworząca NrZ może składać się z liter, cyfr i znaków specjalnych.
Identyfikator NrZ może być wykorzystywany w etykietowaniu elementów na rysunkach i wyszukiwaniu za pomocą mechanizmu filtrowania. Występuje w zestawieniach materiałowych. Identyfikator NrZ jest opcjonalny przy definicji nowych materiałów w bazie materiałowej. Pole może być puste.

NrERP kod dla systemów ERP

NrERP – czyli numer dla systemów ERP (Enterprise Resource Planning, to system oprogramowania służący do zarządzania zasobami przedsiębiorstwa), to pomocniczy identyfikator materiałowo – produktowy. W przeciwieństwie do identyfikatora NrE nie musi być unikalny. Użytkownik może stosować ten sam NrERP dla wielu rożnych materiałów. NrERP wykorzystywany jest jako identyfikator zamówienia zgodny z wymogami producenta. Fraza tworząca NrERP może składać się z liter, cyfr i znaków specjalnych.
Identyfikator NrERP nie może być wykorzystywany w etykietowaniu elementów na rysunkach i wyszukiwaniu za pomocą mechanizmu filtrowania – ma charakter bazodanowy. Występuje w zestawieniach materiałowych. Identyfikator NrERP jest opcjonalny przy definicji nowych materiałów w bazie materiałowej. Pole może być puste.
