Wyłaz strychowy to element komunikacji miedzy częścią mieszkalną budynku, a poddaszem nieużytkowym, zwykle nie ogrzewanym. W zależności od intensywności komunikacji stosowane są dwa rozwiązania.

Wyłaz strychowy to sama klapa w termoizolowanej skrzynce. Do wejścia na strych potrzebna będzie drabina. Rozwiązanie tanie i funkcjonalne gdy korzystamy z poddasza okazjonalnie.

Schody strychowe to zintegrowana to sama klapa w termoizolowanej skrzynce ze składaną drabiną. Całość się chowa się w suficie poddasza.

Wyłaz (schody) strychowy

W celu wstawienia wyłazu strychowego należy zastosować komendę 6 otwory – 4 wyłaz strychowy w module DACH. Wyłaz dachowy nie jest reprezentowany przez specjalną makietę imitującą skrzynkę lub coś podobnego. Nie powstaje żaden dodatkowy opis, ani w modelu, ani w rysunkach. Wyłaz jako taki nie będzie podlegał zestawieniom.

Funkcja generuje jedynie wymiany w kleszczach lub jętkach. Lokalizacja wyłazu strychowego jest prezentowana przez szary prostokąt w module dach i to tylko w widoku z góry. W widoku dowolnym jest on nie widoczny.

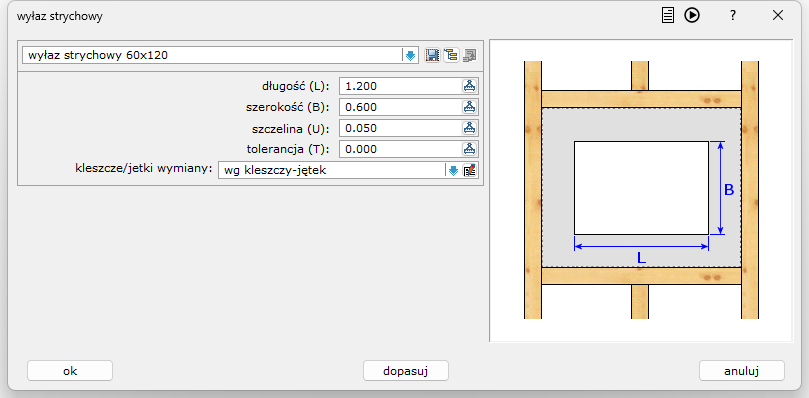

Wyłaz (schody) strychowy – wymiary

Użytkownik może określić podstawowe parametry geometryczne wyłazu dachowego:

• długość (L) – długość otworu pod wyłaz strychowy
• szerokość (S) – szerokość otworu pod wyłaz strychowy

Dodatkowy parametr w postaci szczeliny (U) wprowadza przesunięcie elementów konstrukcji więźby na termoizolację wyłazu.

W szczególnych przypadkach, gdy gabaryty wyłazu i konstrukcja dachu są blisko siebie dopuszcza się określenie penetracji otworu wyłaz strychowy w konstrukcji dachu za pomocą parametru tolerancja (U).

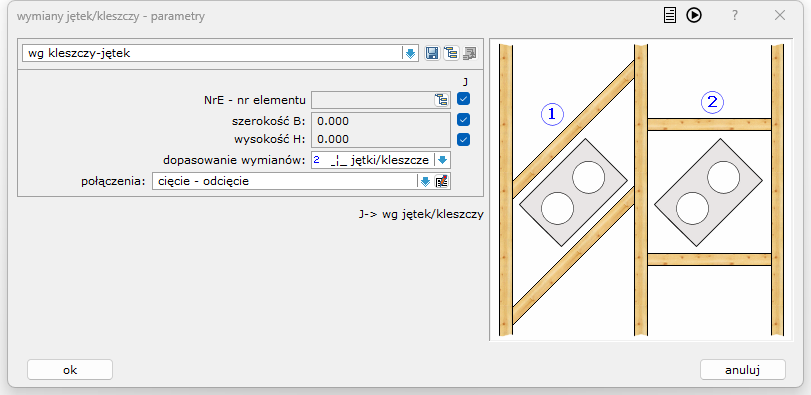

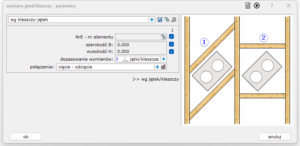

Wyłaz (schody) strychowy – wymiany

System wymianów wyłazu strychowego został zaczerpnięty z funkcji komin. Pełny opis zastosowania wymiarów znajduję się w artykule Otwory pod komin

Wyłaz (schody) strychowy – edycja

Wyłaz strychowy można poddawać edycji za pomocą tych samych narzędzi co kominy i okna połaciowe:

• 6 – 5 edycja – edycja wymiarów i wymiarów wyłazu strychowego
• 6 – 6 przesuń – edycja położenia wyłazu strychowego
• 6 – 7 usuń – usuwanie wyłazu strychowego

Wyłaz (schody) strychowy – wstawianie

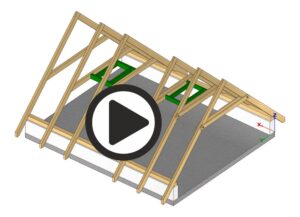

Procedura wstawiania wyłazy strychowego została przedstawiona na filmie.
