Realizacja projektów wykonawczych wymaga bardzo szerokiego podejścia do projektowania. Różne dziedziny i branże mają swoje wymagania i potrzeby. Zastosowanie  jednej grupy materiałowej jest niemożliwe. System projektowy i baza danych oferuje kilkanaście różnych typów obiektów dopasowanych do różnych aplikacji.

Obiekty specjalne do zestawień

Artykuł

Produkty pomocnicze w postaci taśm, pianek. Ten typ obiektu posiada własną kategorię zestawień materiałowych – zestawienie przedmiotów.

Przedmiot

Elementy rusztowań, ogrodzeń tymczasowych. Ten typ obiektu posiada własną kategorię zestawień materiałowych – zestawienie przedmiotów.

Dachówka

Typ obiektu zarezerwowany dla materiałów pokryciowych – dachówek. Definicja producenta, typoszeregu i pojedynczych rodzajów dachówki odbywa się za pomocą dodatkowego mechanizmu dachówki-edycja wbudowanego w bazie materiałowej. Pojedyncze rekordy w bazie materiałowej to efekt działania w/w funkcji dachówki-edycja.

Ten typ obiektu posiada własną kategorię zestawień materiałowych – zestawienie pokrycia.

Okucia i łączniki

Okucie

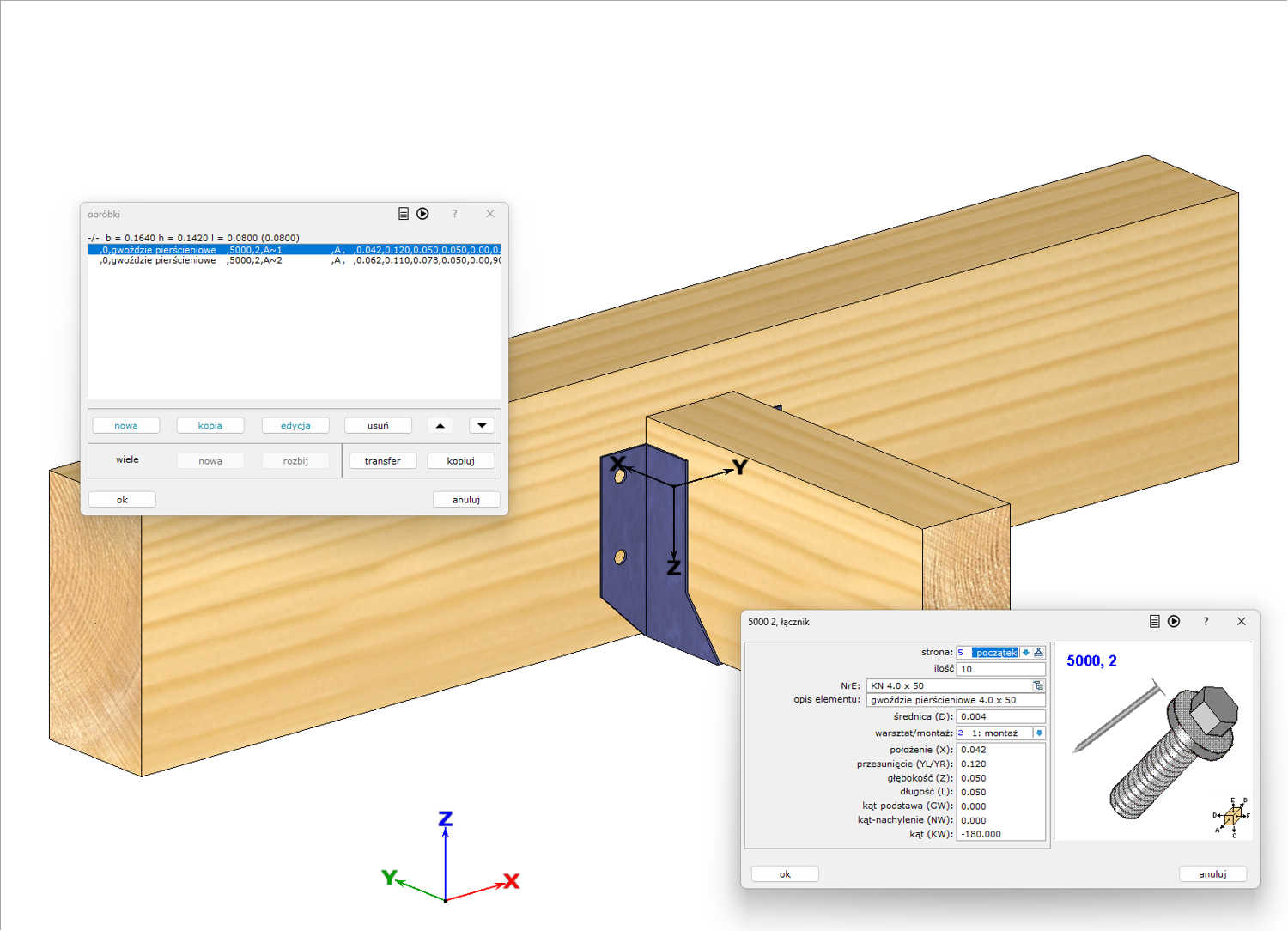

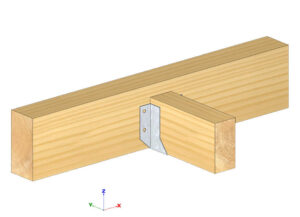

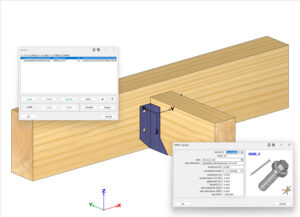

Typ obiektu jest zarezerwowany dla okuć stosowanych do montażu lub łączenia elementów konstrukcji drewnianych. Użytkownik może wstawić obiekt będący okuciem systemowym wybranego producenta lub stworzyć własny unikalny model. Ten typ obiektu posiada własną kategorię zestawień materiałowych.

Łączniki

Typ obiektu jest zarezerwowany łączników w postaci: gwoździ, wkrętów, śrub, sworzni, itp. Do tej grupy należy zaliczyć nakrętki, podkładki i pierścienie kolczaste. Łączniki zwykle występują w powiązaniu z okuciami. Ten typ obiektu posiada własną kategorię zestawień materiałowych.

Stolarka otworowa

Okno

Typ obiektu jest zarezerwowany dla okien. Definicja otworu okiennego nie wymaga przypisania rekordu typu okno. Przypisanie do okna dowolnego kombi-bloku systemowego skutkuje automatycznym przypisaniem do okna rekordu typu okno. Funkcja zestawienia okna-drzwi generuje zestawienia stolarki bez względu na przypisanie do okna rekordu typu okno.



Drzwi

Typ obiektu zarezerwowany dla drzwi. Definicja otworu drzwiowego nie wymaga przypisania rekordu typu drzwi. Przypisanie do drzwi dowolnego kombi-bloku systemowego skutkuje automatycznym przypisaniem do drzwi rekordu typu drzwi. Funkcja zestawienia okna-drzwi generuje zestawienia stolarki bez względu na przypisanie do drzwi rekordu typu drzwi.

Okno połaciowe

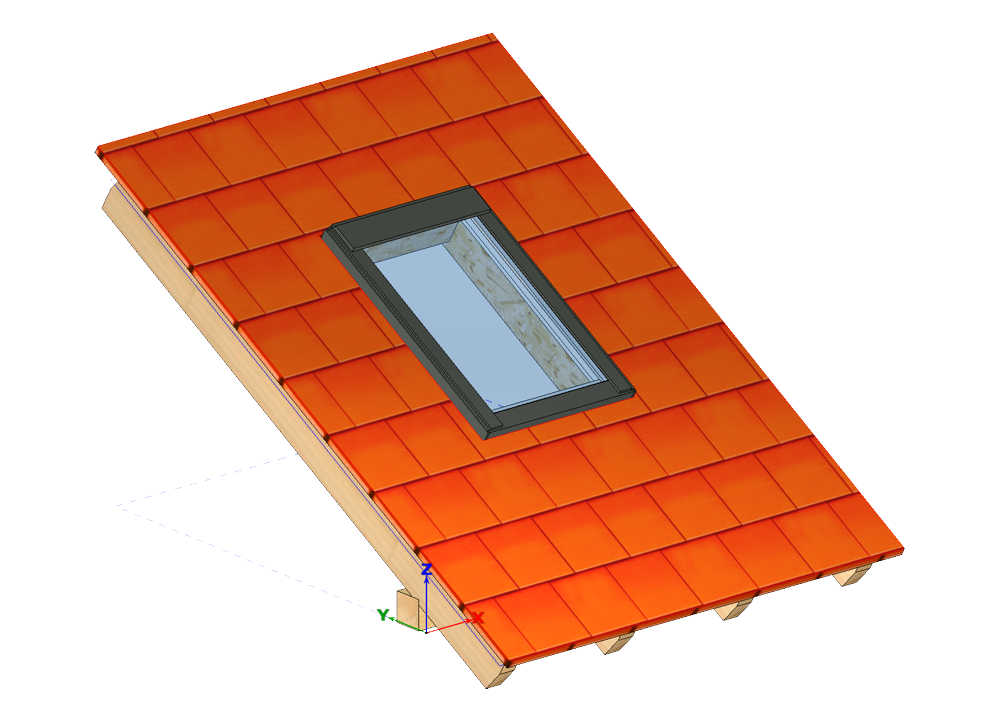

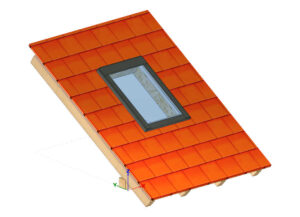

Typ obiektu zarezerwowany dla okien połaciowych. Okna połaciowe nie podlegają zestawieniom materiałowym.

System OZF

• robocizna – system OZF (oferta/zamówienie/faktura) pozycja określająca stawkę roboczo-godzinową
• maszyny – system OZF (oferta/zamówienie/faktura) pozycja określająca stawkę maszynowo-godzinową
• wykonawca – system OZF (oferta/zamówienie/faktura) pozycja określająca stawkę maszynowo-godzinową

Obiekty konstrukcyjne

Płyta

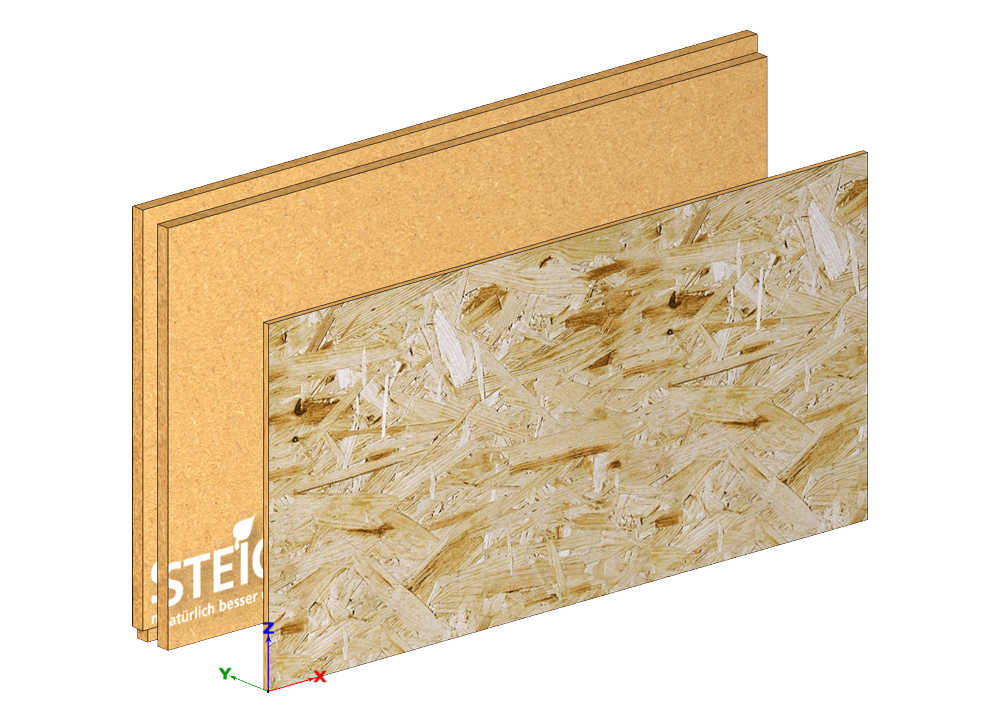

Obiekt konstrukcyjny pełniący funkcję płyt, czyli elementów o małej szerokość/grubości w porównaniu do pozostałych wymiarów: długość i wysokość. Użytkownik może zadać wszystkie wymiary płyty (grubość, szerokość i długość), wybrane lub żadne. Narzucenie wymiarów skutkuje pojawianiem się specjalnego komunikatu w trakcie procedury generowania zestawień materiałowych. Program porównuje wymiary oryginalne zapisane w bazie materiałowej z wymiarami płyt z modelu. Informuje o występujących niezgodnościach.

Płyty mogą posiadać różne typy krawędzi:

• tępa krawędź – to typ podstawowy nie wymagający dodatkowych czynności na etapie definicji rekordu
• wręga – to typ krawędzi płyty wymagający definicji w sekcji opis – atrybuty. Użytkownik wybiera właściwą opcję z listy definiującą krawędź płyty i położenie wręgi (góra i dół). Kolumna wartość określa szerokość wręgi.
• pióro – to typ krawędzi płyty wymagający definicji w sekcji opis – atrybuty. Użytkownik wybiera właściwą opcję z listy definiującą krawędź płyty i położenie pióra. Kolumna wartość określa długość pióra.
• wpust – to typ krawędzi płyty wymagający definicji w sekcji opis – atrybuty. Użytkownik wybiera właściwą opcję z listy definiującą krawędź płyty i położenie wpustu. Kolumna wartość określa głębokość wpustu.

Płyty podlegają zestawieniom materiałowym.

Kształtownik

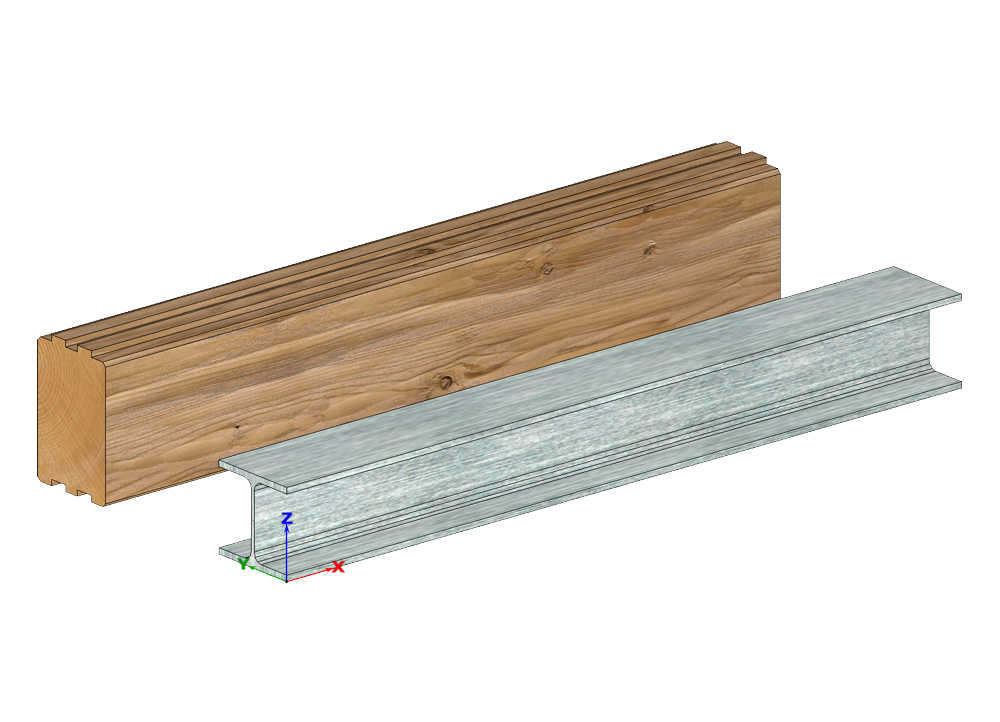

Obiekt konstrukcyjny pełniący funkcję belek o predefiniowanym przekroju poprzecznym. Do definicji przekroju użytkownik może wykorzystać standardowe kształty dostępne w edytorze profilu obiektu lub zdefiniować własny. Przekroje użytkownika definiowane są za pomocą współrzędnych wierzchołków przekroju lub na podstawie rysunku przekroju. Dobrym przykładem obiektu typu kształtownik są dwuteowniki stalowe HEB, HEA, itp., belka dwuteowa drewniana np. SJ 240. Cechą charakterystyczną tego rekordu jest brak informacji o kubaturze elementów w zestawieniu. Elementy są specyfikowane na podstawie długości w metrach bieżących. Kształtowniki podlegają zestawieniom materiałowym.



Belka

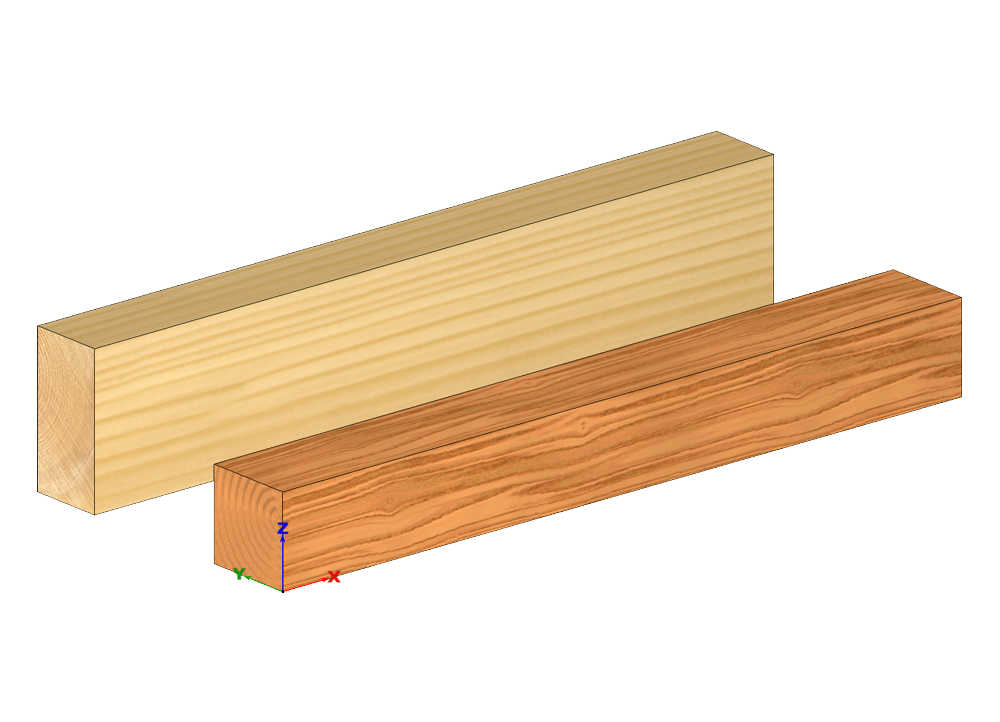

Obiekt konstrukcyjny pełniący funkcję belek, to najbardziej popularny i uniwersalny z typów obiektów. Wykorzystywany jest jako słupy, belki stropowe, krokwie, itp. Użytkownik może zadać wszystkie wymiary belki (długość, szerokość i wysokość), wybrane lub żadne. Belki podlegają zestawieniom materiałowym.

Element pomocniczy

Elementy pomocnicze to tak naprawdę materiał specjalny. Jego unikalność polega na tym, że jest niewidoczny dla zestawień materiałowych, rysunków produkcyjnych; plików maszynowych! Nie podlega żadnym specyfikacjom! Elementy konstrukcji wykonane z niego mogą być wykorzystywane w procesie projektowym na wiele sposobów:

• pomocniczo jako elementy generujące obróbki np.: gniazda
• elementów istniejących i zinwentaryzowanych nie nowo projektowanych; w przypadku projektów remontów lub rozbudowy

Przegrody budowlane

Przekrój

Specjalny typ rekordu zarezerwowany dla warstw przegród budowlanych: ścian, stropów i dachów. Przekrój jako rekord posiada parametry typowo materiałowe: gęstość, opór dyfuzyjny, współczynnik przewodzenia ciepła, itp. Przekroje są wykorzystywane w obliczeniach cieplno – wilgotnościowych, zbieraniu obciążeń do obliczeń wytrzymałościowych i obmiarach. Przekrój nie podlega zestawieniom materiałowym, lecz obmiarom: liniowym, powierzchniowym i kubaturowym. Definicja przekrojów umożliwia przypisanie kolorów oraz typów kreskowania. Są one wykorzystywane przy generowaniu rysunków, widoków i przekrojów konstrukcji.
